Контрольный режим:
Для первой передачи вентилятор включается при 98°С и выключается при 94°С.
Для второй передачи вентилятор включается при 105°C и выключается при 101°C.
Если температура охлаждающей жидкости превышает 101°C после выключения вентилятора, вентилятор продолжит работу еще 1 минуту.
Если температура воды превышает 94°C после выключения вентилятора, вентилятор продолжит работу еще 0,5 минуты.
Если температура воды ниже 85°C после выключения вентилятора, вентилятор прекращает работу.

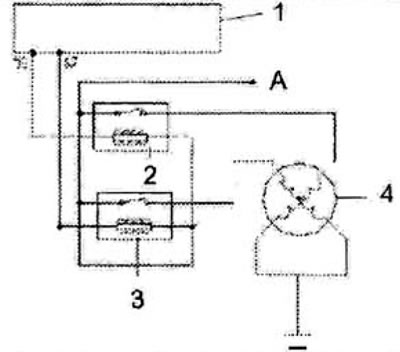

Рис. 4.8.15.1. Схема подключения вентилятора системы охлаждения двигателя: 1 - блок управления двигателем (БУ); 2 - реле высокой скорости вентилятора; 3 - реле низкой скорости вентилятора; 4 - двухскоростной вентилятор; А - цепь питания
Диагностика неисправностей
- 1. Короткое замыкание в цепи питания реле высокой скорости.
- 2. Короткое замыкание в цепи "масса" реле высокой скорости.
- 3. Обрыв цепи реле высокой скорости.
- 4. Короткое замыкание в цепи питания реле низкой скорости.
- 5. Короткое замыкание в цепи "масса" реле низкой скорости.
- 6. Обрыв цепи реле низкой скорости.
Устранение неисправностей
Со стороны БУ проверить, не произошло ли короткое замыкание или обрыв цепей.
