Предупреждение: не допускайте попадания антифриза на кожу и окрашенные поверхности. Немедленно промывайте водой места контактов антифриза с кожей, не храните антифриз в открытой посуде. Антифриз имеет сладкий привкус, что может привлечь детей или животных. Токсичен. Пожароопасен.
Перед началом работ дождитесь полного охлаждения двигателя.
Снятие
1. Отсоедините отрицательный кабель от аккумуляторной батареи.
2. Слейте охлаждающую жидкость (см. Главу 1). Если антифриз новый или в хорошем состоянии, его можно использовать повторно.
3. Перекусите проволочные хомуты шлангов и снимите шланги патрубков радиатора. Если они приклеились, слегка подденьте шлангов подходящим инструментом и покручивая шланг освободив его. Не повредите при этом патрубки радиатора. Если шланги стари или потрескавшиеся, замените их.
4. Снимите крышку распределителя (см. Главу 1).
5. Разъедините штекер электродвигателя вентилятора (см. рис. 4.6)
6. Снимите болты крепления защелки капота и отведите ее в сторону.

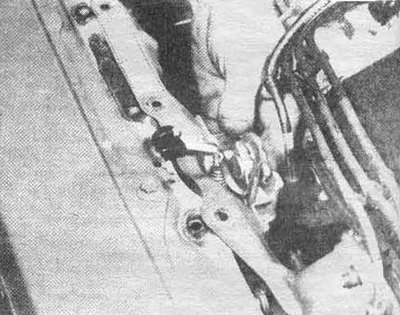

Рис. 5.6 Снятие защелки капота
7. Снимите два болта крепления радиатора к корпусу и болт, удерживающий левостороннюю защелку капота.
8. Снимите болты, поддерживающие вертикальную растяжку, расположенную спереди радиатора. Нижние болты растяжки снимаются со стороны автомобиля.

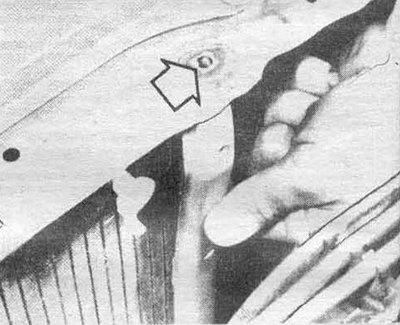

Рис. 5.8а Крепление вертикальной растяжки сверху моторного отсека

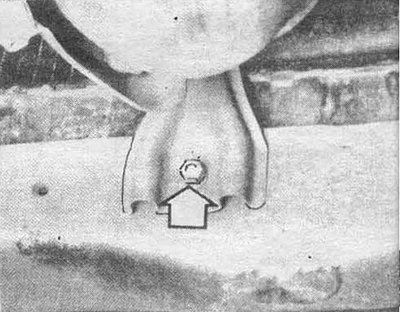

Рис. 5.86 Крепление вертикальной растяжки снизу автомобиля
9. Демонтируйте вентилятор (см. Раздел 4).
10. Если на автомобиле установлена автоматическая коробка передач, отсоедините трубопроводы масляного радиатора коробки, подставьте поддон для сохранения трансмиссионного масла.
11. Заглушите места разъема трубок радиатора КПП.
12. Осторожно выньте радиатор.
13. Снятый радиатор проверьте на утечки и повреждения.
14. Прочистите поверхности радиатора сжатым воздухом и мягкой щеткой. Не погните охлаждающие ребра.
15. Проверьте места крепления радиатора и убедитесь в отсутствии препятствий для установки, целостности резиновых подушек.
Установка
16. Монтаж радиатора проводится в обратной последовательности.
17. Заполните систему смесью антифриза и воды. При необходимости обращайтесь за недостающей информацией к Главе 1.
18. Запустите двигатель и проконтролируйте утечки. После достижения нормальной рабочей температуры убедитесь в том, что верхний бачок радиатора горячий. Проверьте уровень охлаждающей жидкости. при необходимости долейте ее.
19. На автомобиле с автоматической КПП проконтролируйте уровень масла (см. Главу 1).
