Подсветка приборов
Здесь рассматривается только подсветка приборов. Об индикаторах, также расположенных в комбинации приборов, вы прочтете в главе «Приборы и вспомогательные устройства». Снятие приборов подсветки:
Снять рулевое колесо (глава «Подвеска колес и рулевое управление»).
Снять блок комбинации приборов (глава «Приборы и вспомогательные устройства»).
Сзади на комбинации приборов патроны ламп подсветки приборов становятся доступными после откидывания задней крышки корпуса (выкрутить для этого 2 TORX-винта).
Слева: на верхнем крае щитка приборов ослабить два TORX-винта. Теперь снять заднюю крышку (3) с комбинированного прибора (2). Лампочки в комбинированном приборе провернуть влево вместе с патронами лучше всего с помощью маленьких щипцов (1) на 90°.
Справа: патрон и контактный выключатель освещения вещевого ящика объединены и находятся на верхнем крае выемки вещевого ящика. Лампочка (1) после поворота влево освобождается из патрона. Контактный выключатель приводится в действие скобой шарнира вещевого ящика (2).
Лампы со стеклянным цоколем образуют единое целое с патроном.
Патрон с лампой снова вставить в блок комбинации приборов и повернуть вправо до упора.
Патроны провернуть и вынуть.
Подсветка панели отопителя
Снять ручки трех поворотных регуляторов системы отопления и вентиляции.
Вывернуть расположенные ниже два винта с крестообразным шлицем. Снять панель.
Теперь видны лампочки со стеклянными цоколями.
Лампочки достать из патронов.
Подсветка пепельницы
Снять ручки трех поворотных регуляторов системы отопления и вентиляции.
Вывернуть расположенные ниже два винта с крестообразным шлицем. Снять панель.
Справа и слева в углах сверху пепельницы выкрутить по одному маленькому винту.
Снять пепельницу вниз.
Снять патрон лампы сзади корпуса пепельницы.
Заменить лампу.
Подсветка прикуривателя
Прикуриватель впереди: снять все три ручки поворотных регуляторов системы отопления и вентиляции.
Вывернуть расположенные ниже два винта с крестообразным шлицем. Снять панель.
Точно под прикуривателем располагаются два винта — выкрутите правый.
Прикуриватель вместе со встроенной панелью отжать немного вниз и вынуть.
Крепежную планку (серьгу) поднять, вынуть патрон с лампой.
Прикуриватель сзади: «Настил пола» сзади в средней консоли (выступающей части пола между передними сиденьями) снять и оттянуть немного вперед.
Под ним выкрутить винт с крестообразным шлицем.
Снять с помощью узкой отвертки панель вокруг заднего прикуривателя.
Под ней находятся 2 винта с крестообразным шлицем — выкрутить.
Замена освещения переключателя обогрева.

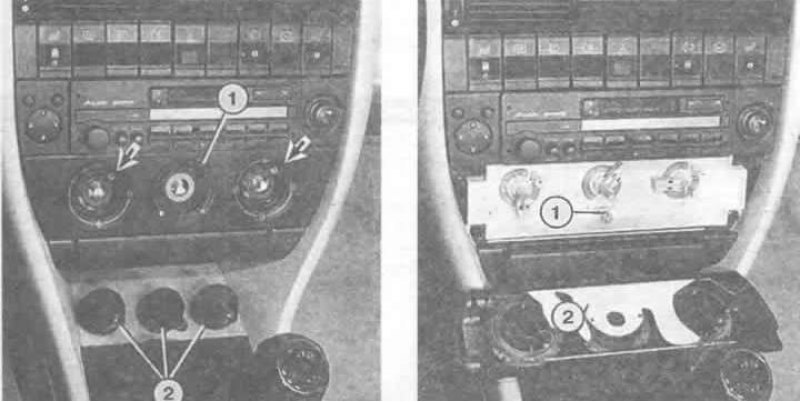

Слева: все регуляторы (2) снять. Обозначенные стрелками винты с крестообразным шлицем вывинтить. Панель (1) снять.
Справа: при снятом покрытии переключателя (2) лампочка со стеклянным цоколем (1) под регулятором теплоты становится доступной. Лампочка просто снимается.

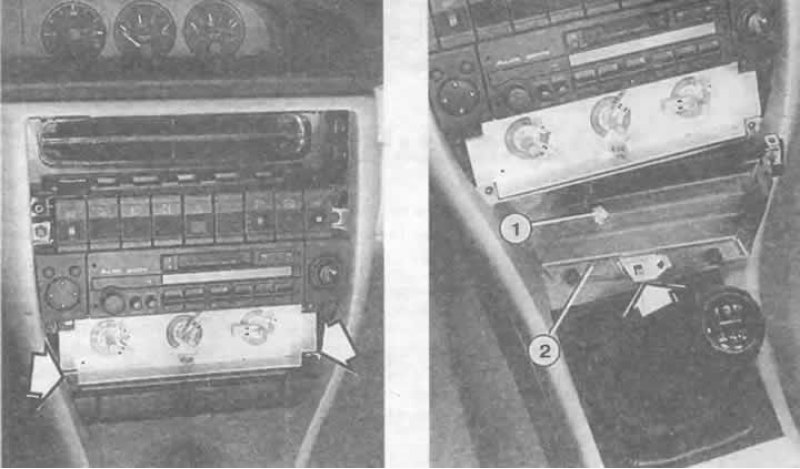

Слева: снятие освещения пепельницы. После проведения операции, описанной на предыдущей странице, становятся доступны винты (стрелки), расположенные под панелью регуляторов отопления.
Справа: с обратной стороны корпуса пепельницы располагается лампа ее подсветки. Она просто вставлена в держатель.
Прикуриватель вынуть назад из центральной консоли вместе с форсункой.
Приподнять маленькую крепежную панель, достать патрон с лампой из прикуривателя.
Подсветка вещевого ящика
Плафон подсветки вещевого ящика содержит в одном корпусе контактный выключатель. Питание поступает только при включенном габаритном свете или свете фар.
На обратной стороне вещевого ящика провернуть влево 4-ваттную лампочку накаливания (нужно перестроить свое представление: лампа показывает вперед по ходу) и вытянуть вверх (байонетное замковое устройство).
Для снятия всего блока разъединить штекеры и выдавить патрон из крепления по направлению к салону.
Подсветка индикатора режима АКП
Для подсветки индикатора режима АКП на рычаге селектора при включенном зажигании служит лампа со стеклянным цоколем (1,2 Вт, DIN-форма W).
Снять центральную консоль, см. главу «Салон».
Отсоединить патрон лампочки из консоли рычага селектора АКП.
Вынуть лампочку со стеклянным цоколем из патрона.
Почти все выключатели имеют подсветку символов, однако лишь в немногих из них можно заменить лампочку подсветки. В случае перегорания на темный выключатель обращают внимание либо заменяют его.
Нет правила без исключения: некоторые из выключателей над радио имеют заменяемые лампочки (см. главу «Приборы и вспомогательные устройства»).

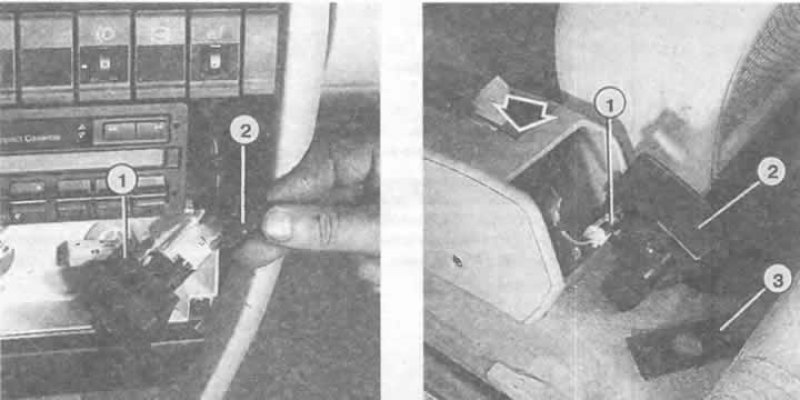

Слева: патрон освещения прикуривателя спереди (2) можно снять, если снят прикуриватель (1), для этого ослабить винт и отжать прикуриватель немного вниз. Крепежный винт доступен после снятия панели переключателя отопления (картинки на противоположной странице).
Справа: снятие освещения прикуривателя сзади. Обозначения: 1 - патрон лампы освещения прикуривателя; 2 - воздушная форсунка; 3 - панель.
Стрелка показывает на положение, в котором при откинутом покрытии находится винт с крестообразным шлицем, который необходимо открутить.
