Рычажные переключатели
Рычажные выключатели (тумблеры), расположенные за рулем, собраны в Audi-100 в комплексный блок и тем самым могут быть заменены только в комплексе. Ниже описание снятия:
Снять рулевое колесо (глава «Подвеска и рулевое управление»). Особенной осторожности требует работа с рулевым колесом моделей, оснащенных подушкой безопасности.
Вставить торцевой шестигранный ключ или отвертку с крестовой головкой справа внизу в выемку на обшивке рулевой колонки и найти винт.
Немного ослабить винт, но не вынимать полностью.
Дополнительные работы в автомобилях с регулируемой колонкой управления: рычаг для продольного регулирования отжать вниз и отжать пружинную скобу с помощью небольшой отвертки вниз.
Снять рычаг для продольного регулирования.
Ослабить винт с внутренним шестигранником у рычага поперечной регулировки, снять рычаг
Снять верхнюю обшивку рычажного выключателя, выкрутить крепежный болт гофрированного чехла.
Для всех: вытянуть элемент с рычажным переключателем.
Разъединить многоконтактные штекеры.
Если будет необходимо заменить выключатель, то следует отвернуть два винта в нижней части обшивки и снять верхнюю часть.
Освободить нижнюю часть обшивки из зацепления.
Клавишные выключатели
Как правило, три клавишных выключателя расположены в Audi-100 под центральными вентиляционными отверстиями на панели приборов.
Вытащить заглушку, чтобы можно было добраться до обратной стороны расположенного рядом выключателя.
Если это невозможно: снять авторадио (описание этого см. ниже в этой главе) и с подсоединенными проводами вытащить из установочного гнезда.
В любом случае: с обратной стороны выдавить выключатель из установочного отверстия.
Разъединить многоконтактный штекер.

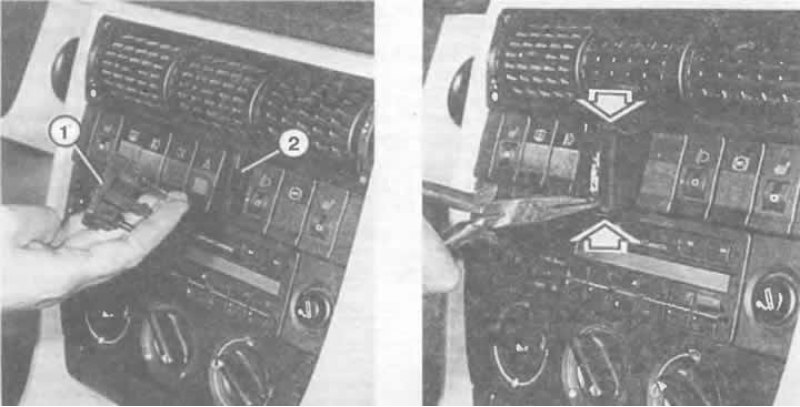

Слева: установка выключателя на панель переключателей после удаления заглушки (1) из гнезда (2).
Справа: при приподнятой кнопке выключателя можно вытащить выключатель с помощью щипцов из панели, как показано здесь. Выключатели держатся на пружинных скобках (стрелки).

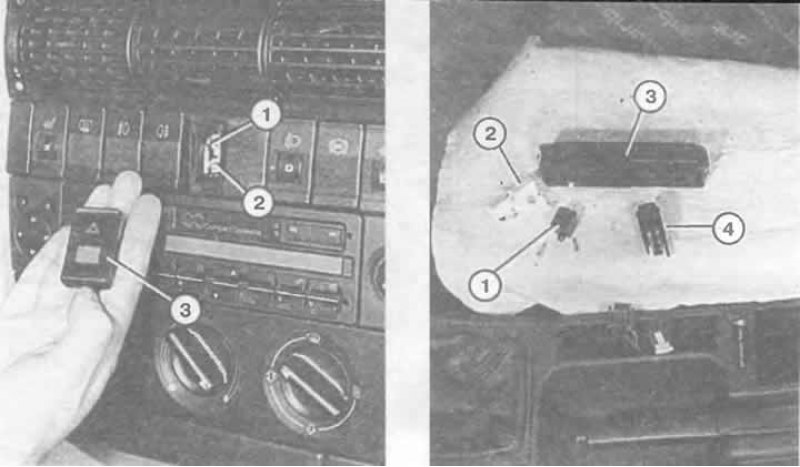

Слева: для замены лампочки символа (1) и контроля функции (2) выключатель (3) приподнять.
Справа: части выключателя блокировки дифференциала (quattro): 1 - корпус штекера; 2 - патрон лампы с электроникой; 3 - покрытие выключателя; 4 - выключатель.
Замена подсветки выключателей
В клавишных выключателях установлены маленькие лампочки со стеклянным цоколем для подсветки символов, а также — в некоторых из них — дополнительно лампочки для освещения символа-стрелки «выключатель включен». Замена лампочек:
Осторожно поддеть клавишу маленькой отверткой.
Вытащить лампочку со стеклянным цоколем острыми клещами или крепким пинцетом.
Вставить новую лампочку со стеклянным цоколем.
Для выключения аварийной световой сигнализации используется лампочка мощностью 2 Вт, для всех остальных 0,8 Вт.
Этот метод годен не для всех версий выключателей. Если нельзя поменять лампочку, приходится менять весь выключатель.
Выключатели в левом подлокотнике
В верхней планке левой двери расположены выключатели электрических стеклоподъемников. Снятие:
Узкую отвертку или тупой нож вставить сзади между блоком выключателей и обшивкой двери.
Тем самым освобождается удерживающая скоба по заднему краю блока выключателей.
Вынуть блок выключателей, отсоединить многоконтактный штекер.
Достать отдельные выключатели из блока, поддевая их при этом очень узкой отверткой вдоль корпуса выключателя. Тогда вынуть корпус выключателя.
Блокирующий выключатель для задних дверей стеклоподъемников можно достать таким же способом. Оба паза для фиксаторов располагаются на узких боковинах выключателя.
