Внимание! Перед снятием любого выключателя снимите отрицательную клемму с аккумулятора.
Переключатель рулевой колонки
1. Отвинтите винты крепления нижнего кожуха рулевой колонки и снимите верхний и нижний кожухи с рулевой колонки. Отсоедините электрический разъем от круиз-контроля.
 |
 |

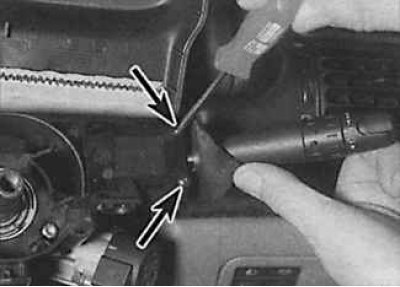

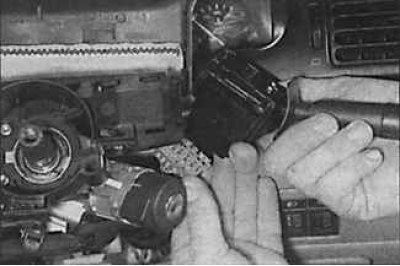

2. Отсоедините электрический разъем от переключателя, отвинтите винты крепления (указаны стрелками на фото слева) и извлеките выключатель из рулевой колонки (фото справа).
3. Установка производится в последовательности, обратной снятию (винты крепления указаны стрелками).
Выключатель круиз-контроля
1. Отвинтите винты крепления нижнего кожуха рулевой колонки, отсоедините электрический разъем и снимите нижний кожух.
2. Отвинтите винты крепления (указаны стрелками) и снимите выключатель круиз-контроля с нижнего кожуха рулевой колонки.
3. Установка производится в последовательности, обратной снятию.
Выключатели панели приборов
1. Откройте крышку иммобилайзера, поверните зажим на 90° и снимите крышку коробки с плавкими предохранителями.

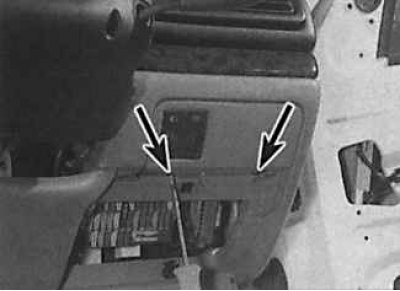

2. Отвинтите винты (указаны стрелками) крепления основания группы выключателей.
3. Снимите группу выключателей с панели приборов и отсоедините электрический разъем.

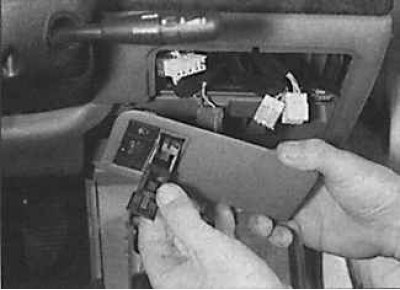

4. Для снятия отдельного выключателя с группы выключателей отожмите скобы блокирования и снимите выключатель.
5. Установка производится в последовательности, обратной снятию.
Выключатели центральной части панели приборов
1. Снимите многофункциональный дисплей. На автомобилях без дисплея отделите правую сторону выключателя с помощью тонкой отвертки со стороны вещевого ящика.
2. Снимите обрамление переключателей.
3. Отвинтите винты (указаны стрелками) крепления и снимите группу переключателей с панели приборов.

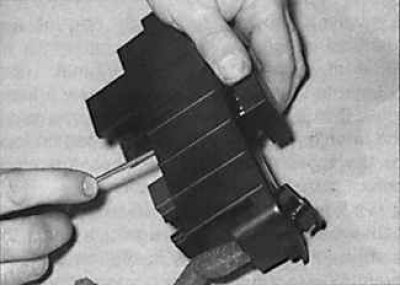

4. Отсоедините электрические разъемы и снимите каждый выключатель отдельно от других.
5. Установка производится в последовательности, обратной снятию.
Выключатели центральной консоли
Выключатель центральной консоли может быть извлечен из гнезда после того, как центральная консоль будет отвинчена от пола автомобиля.
Группа выключателей на двери
1. С помощью тонкой отвертки снимите декоративную накладку выключателей на двери автомобиля.
 |
 |

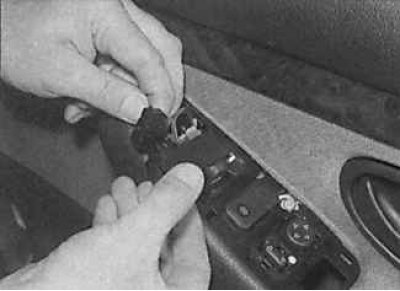

2. С помощью рычага извлеките выключатель из гнезда на двери (фото слева) и отсоедините от него электрический разъем (фото справа).
3. Установка производится в последовательности, обратной снятию.
Выключатели верхней консоли

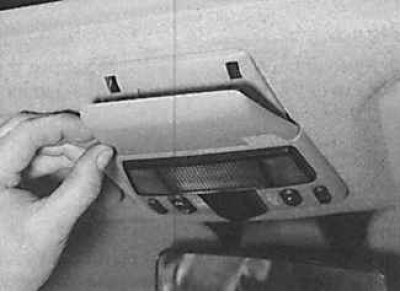

1. Снимите крышку с задней части верхней консоли.

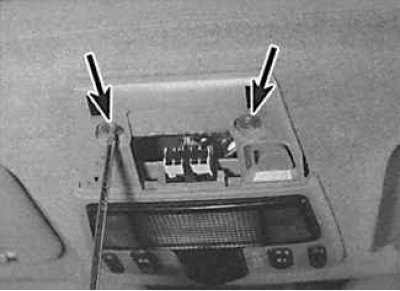

2. Отвинтите 2 винта (указаны стрелками) крепления и опустите вниз верхнюю консоль.
3. Отсоедините электрические разъемы и извлеките верхнюю консоль из автомобиля.
 |
 |
4. Для снятия выключателя люка отвинтите винты (указаны стрелками на фото слева) крепления печатной платы и извлеките выключатель из верх (фото справа). Остальные выключатели являются составной частью верхней консоли и не могут заменяться отдельно.
5. Установка производится в последовательности, обратной снятию.
Выключатели сидений
1. Соблюдая осторожность, с помощью рычага извлеките выключатель из боковой нижней части сиденья и отключите от него электрический разъем.
2. Подсоедините к выключателю электрический разъем и установите его на место.
Выключатель контрольной лампы включения ручного тормоза
1. Снимите центральную консоль.
2. Отсоедините электрический разъем от выключателя контрольной лампы включения ручного тормоза, отсоедините выключатель и снимите с рычага ручного тормоза.
3. Установка производится в последовательности, обратной снятию.
Выключатель освещения салона

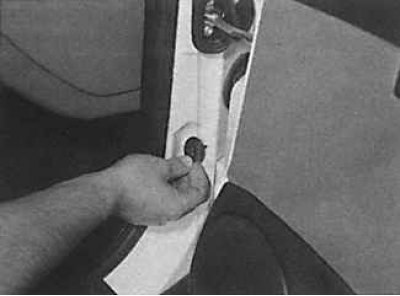

1. Откройте дверь и снимите резиновый чехол с выключателя, расположенного на стойке двери.

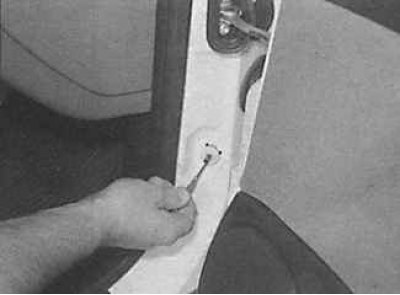

2. Освободите фиксаторы и соблюдая осторожность извлеките выключатель из стойки.
3. Отсоедините от него электрический разъем, привяжите к проводам, идущим к выключателю, тонкий шнур.
4. Установка производится в последовательности, обратной снятию.
Выключатель подсветки багажника
1. На автомобилях седан (Saloon) откройте крышку багажника, извлеките пистоны и снимите отделку багажника.
2. На моделях комби (Estate) откройте заднюю дверь, отвинтите винты и снимите внутреннюю ручку задней двери. Используя тонкую отвертку, снимите декоративную отделку внутренней кнопки замка.

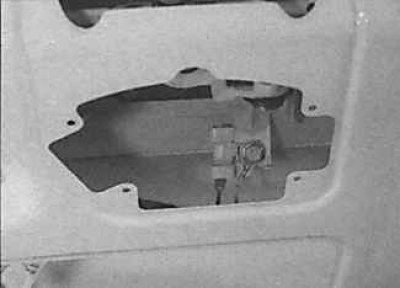

3. Отвинтите болты, снимите выключатель и отсоедините от него электрический разъем.
4. Установка производится в последовательности, обратной снятию.
Датчик дождя стеклоочистителя
1. Снимите корпус внутреннего зеркала заднего вида с внутренней стороны лобового стекла, потянув его вниз.
2. Отсоедините электрический разъем, отсоедините скобы крепления и снимите датчик дождя с лобового стекла.
Внимание! Не касайтесь руками линзы датчика дождя или ветрового стекла в области установки датчика, т.к. для нормальной работы датчика его линза и ветровое стекло должны быть абсолютно чистыми.
3. Установка производится в последовательности, обратной снятию.
