Внимание! Перед заменой лампочек внешнего освещения проверьте соответствующую электрическую цепь и предохранитель.
Внимание! Не касайтесь стеклянной колбы лампы руками. Отпечаток пальца испаряется и осаждается на рефлекторе, в результате чего ухудшается освещение. Обязательно заменяйте вышедшие из строя лампы на лампы того же типа. Возникающие по неосторожности пятна от прикосновения протрите чистой безворсовой тряпкой или спиртом.
Фара
1. Освободите скобы крепления и снимите крышку с задней части фары.

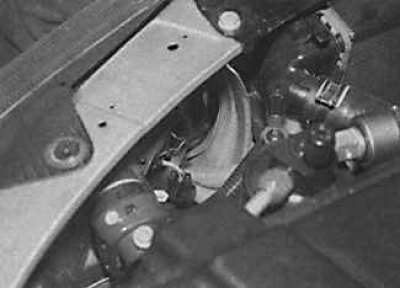

2. Снимите электрический разъем с задней части лампы накаливания фары.
3. Сожмите пружинные скобы крепления лампочки и откиньте их в сторону. Извлеките лампочку из фары.
4. Установите новую лампочку таким образом, чтобы выступы на патроне лампочки совместились с пазами фары, и закрепите лампочку пружинными скобами.
5. Подсоедините электрический разъем и установите заднюю крышку фары.
Передний габаритный огонь
1. Освободите скобу крепления и снимите заднюю крышку с фары.
2. Поверните патрон габаритного фонаря и извлеките его из фары. Извлеките лампочку из патрона, потянув ее на себя.
3. Установка производится в последовательности, обратной снятию.
Противотуманные фары
1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках.

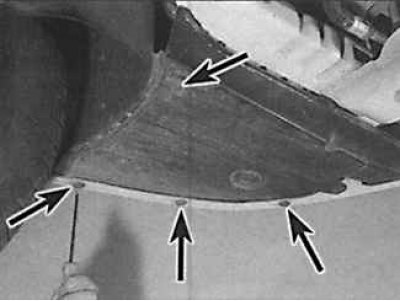

2. Отвинтите винты (указаны стрелками) и снимите пластиковый брызговик, расположенный под противотуманной фарой.
 |
 |

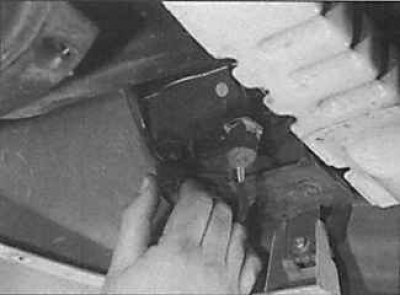

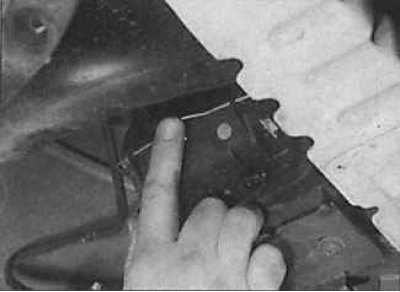

3. Отсоедините электрический разъем (фото слева), освободите скобу крепления и снимите противотуманную фару (фото справа).

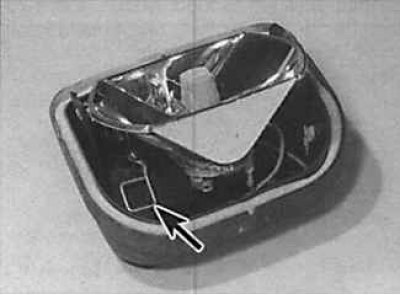

4. Отсоедините пружинный зажим (указан стрелкой) и извлеките рефлектор из корпуса фары.
 |
 |

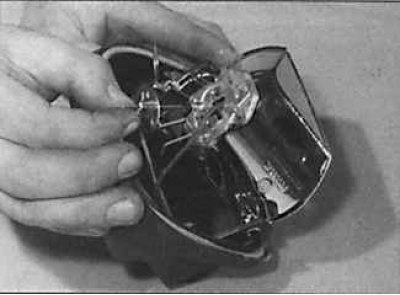

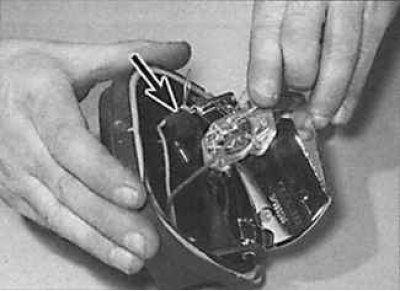

5. Отсоедините электрический разъем (указан стрелкой на фото слева), сожмите пружину крепления лампочки и извлеките лампочку из фары (фото справа).
6. Установите новую лампочку таким образом, чтобы выступы на патроне лампочки совместились с пазами фары, и закрепите пружинной скобой.
7. Подсоедините электрический разъем и пружинную скобу крепления рефлектора в фаре.
8. Установите фару на место и закрепите скобой крепления.
9. Подсоедините электрический разъем и установите на место пластиковые брызговики под фару.
Передний указатель поворота
1. Для улучшения доступа к переднему левому указателю поворота снимите защитную крышку с аккумулятора.

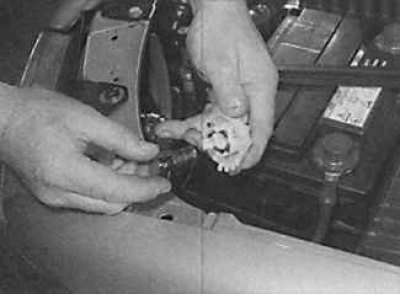

2. Поверните патрон лампочки переднего указателя поворота против часовой стрелки и извлеките его с задней части указателя поворота. Для извлечения лампы накаливания из патрона нажмите на нее и в этом положении поверните по или против часовой стрелки.
3. Установка производится в последовательности, обратной снятию.
Боковой повторитель поворота

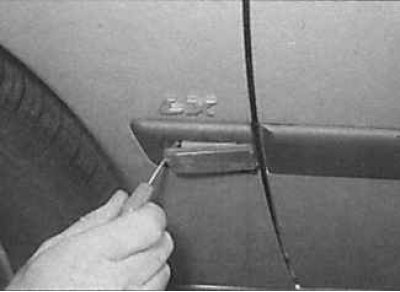

1. С помощью отвертки извлеките боковой повторитель поворота из крыла автомобиля.
2. Поверните патрон с лампочкой против часовой стрелки и извлеките его. Для извлечения лампочки из патрона потяните ее на себя.
3. Установка производится в последовательности, обратной снятию.
Лампочки заднего фонаря

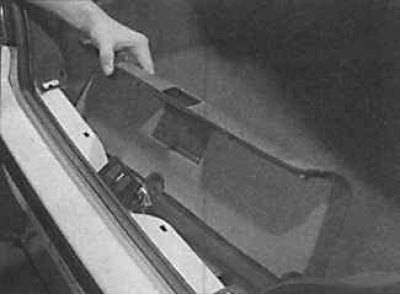

1. В задней части багажного отделения отвинтите винты и снимите заднюю отделку багажника. Извлеките пистоны и снимите заднюю обивку багажника.
 |
 |

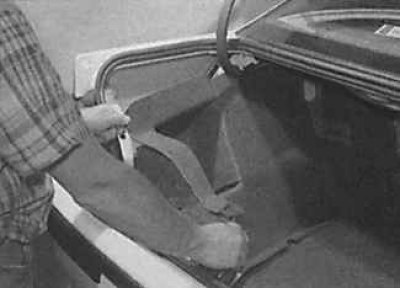

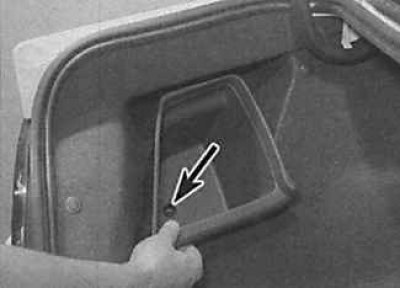

2. На некоторых моделях для доступа к левому заднему фонарю отвинтите соединитель (указан стрелкой на фото слева), снимите отделение хранения и отверните в сторону левую боковую отделку багажника (фото справа).

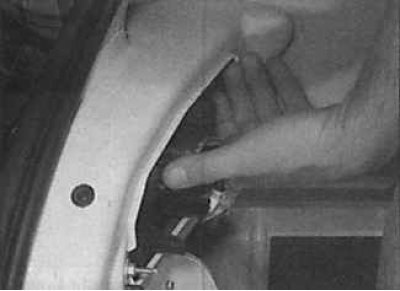

3. Освободите фиксаторы и извлеките патрон с лампочкой из заднего фонаря.

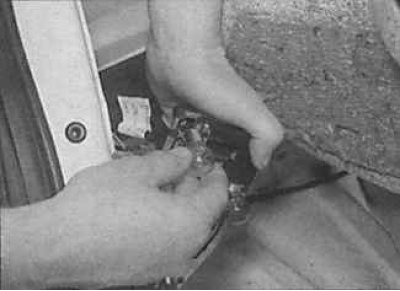

4. Для извлечения лампочки из патрона нажмите на нее и в этом положении поверните против часовой стрелки.
5. Установка производится в последовательности, обратной снятию.
Лампочки заднего фонаря на моделях комби (estate)
1. Снимите задний фонарь.

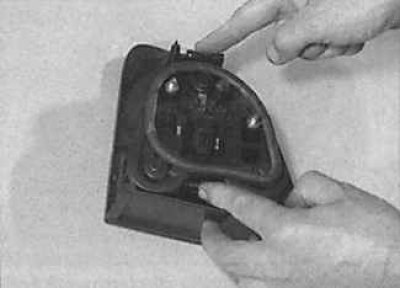

2. Освободите фиксаторы и снимите держатель лампочек с заднего фонаря.

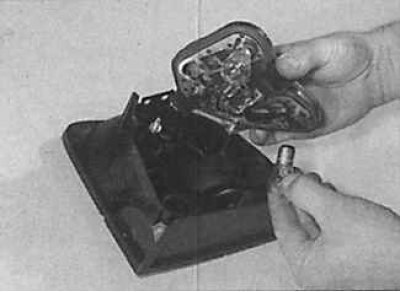

3. Для извлечения лампочки из держателя заднего фонаря нажмите на нее и в этом положении поверните против часовой стрелки.
4. Установка производится в последовательности, обратной снятию.
Лампочка подсветки номерного знака на моделях седан (saloon)

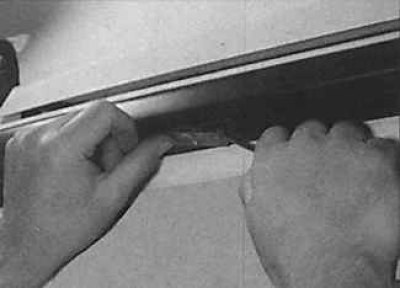

1. Освободите скобу крепления и снимите плафон с фонаря подсветки номерного знака.

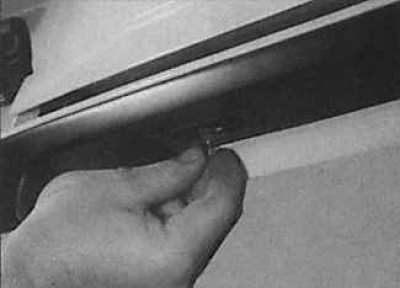

2. Извлеките лампочку из держателя, потянув ее на себя.
3. Установка производится в последовательности, обратной снятию.
Лампочка подсветки номерного знака на моделях комби (estate)

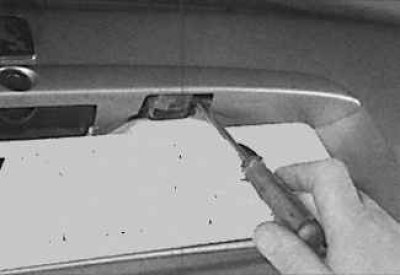

1. Отвинтите винт и снимите плафон фонаря подсветки номерного знака.

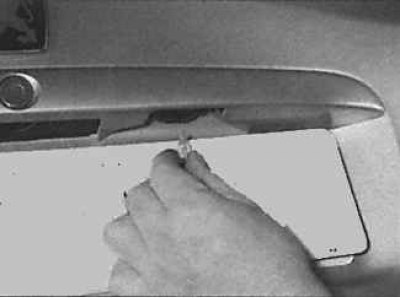

2. Снимите лампочку, потянув ее на себя.
3. Установка производится в последовательности, обратной снятию.
