Внимание. Не касайтесь стеклянной колбы лампы голыми руками. Отпечаток пальца испаряется и осаждается на рефлекторе в результате чего ухудшается освещение. Обязательно заменяйте вышедшие из строя лампы на лампы того же типа. Возникающие по неосторожности пятна от прикосновений протрите чистой безворсовой тряпкой или спиртом.
Фары
На автомобилях до 1996 года выпуска сожмите пружину и снимите заднюю крышку с фары (см. рис. 12.16).
Смотрите полную версию на сайте autoinstruction
Снимите электрический разъем с лампочки фары. На автомобилях до 1996 года снимите защитный чехол с задней части фары (см. рис. 12.17-12.19).

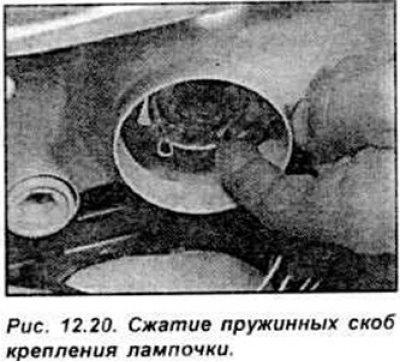

Сожмите пружинные скобы крепления лампочки и откиньте скобы в сторону (см. рис. 12.20).
Извлеките лампу накаливания из фары (см. рис. 12.21).
Передний габаритный фонарь. Все модели кроме XR3i
На моделях до 1996 года выпуска сожмите пружину и снимите крышку с задней части фары. На моделях с 1996 года выпуска сожмите скобу, крепящую провод, и отсоедините электрический разъем от габаритного фонаря (см. рис. 12.22).
Потянув на себя извлеките габаритный фонарь из гнезда в задней части фары (см. рис. 12.23).
Извлеките лампу накаливания из патрона.
Установите новую лампу накаливания в последовательности обратной снятию.
Модели XR3i
Отсоедините фиксирующую пружину от задней части габаритного фонаря и извлеките фонарь вперед. Извлеките патрон с лампочкой из габаритного фонаря. Нажмите и поверните лампу для извлечения ее из патрона. Установите новую лампу накаливания в последовательности, обратной снятию.
Передний указатель поворотов. Модели до 1996 года выпуска кроме XR3i
Отсоедините фиксирующую пружину от задней части указателя поворотов и переместите указатель вперед (см. рис. 12.24).
Извлеките патрон с лампочкой из переднего указателя поворота.

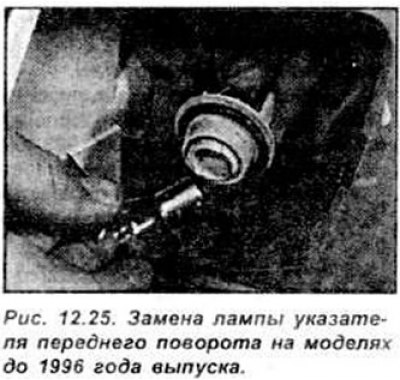

Нажмите и поверните лампу для того, чтобы извлечь ее из патрона (см. рис. 12.25).
Установите новую лампу накаливания в последовательности, обратной снятию. Установите указатель поворота в гнездо около фары и зафиксируйте его пружиной (см. рис. 12.26).
Модели с 1996 года выпуска
Поверните патрон с лампочкой указателя поворота против часовой стрелки и снимите его с задней части фары.
Нажмите и поверните лампу для извлечения ее из патрона.
Установите новую лампу накаливания в последовательности, обратной снятию.
Модели XR3i
Вставьте тонкую отвертку между верхним краем указателя поворота и бампером и освободите скобу крепления (см. рис. 12.27).
Извлеките указатель поворота из бампера.
Поверните патрон с лампочкой и извлеките его из задней части указателя поворота.
Снимите старую лампочку и установите новую.
Вставьте указатель поворота в бампер до фиксации его скобой крепления.
Боковые указатели поворотов
Поверните корпус лампы вправо и извлеките из крыла или с помощью рычага соблюдая осторожность, извлеките корпус лампы из крыла.

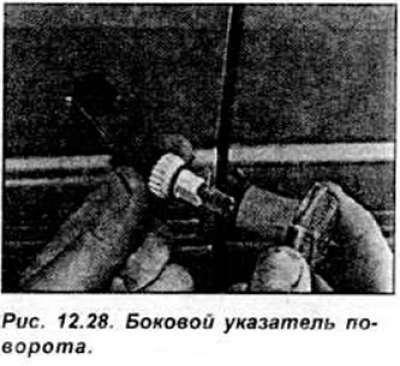

Удерживая патрон лампы, поверните корпус влево и снимите его. Извлеките лампу из патрона (см. рис. 12.28).
Установка лампы производится в последовательности обратной снятию.
Передние противотуманные фары. Модели с 1996 года выпуска
Работая под передним бампером, снимите защитный колпак с задней части фары.
Вдавите скобу крепления, направленную наружу, и снимите противотуманную фару.
Отключите электрический разъем и снимите лампочку.
Установите новую лампочку в последовательности, обратной снятию.
Модели XR3i

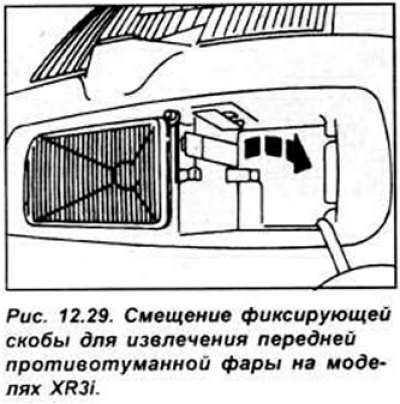

Снимите передний указатель поворотов. Сожмите пружину крепления переднего указателя поворотов и освободите боковое крепление противотуманной фары. Извлеките фару вперед (см. рис. 12.29).
Извлеките из фары патрон с лампочкой.
Установка производится в последовательности, обратной снятию.
Фонари заднего хода. Модели хэтчбек и седан

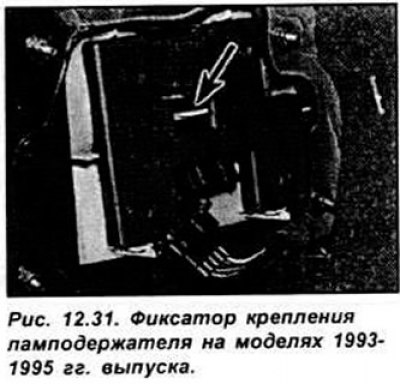

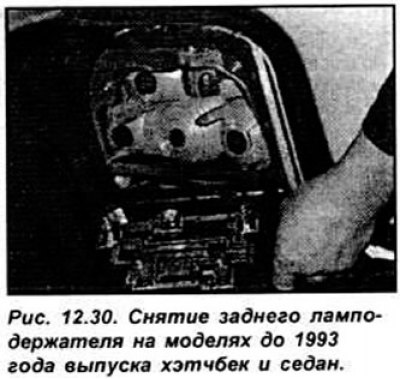

На моделях до 1993 года выпуска нажмите фиксатор к центру и извлеките ламподержатель. На моделях 1993-1995 гг. нажмите 2 фиксатора и извлеките ламподержатель. Отсоедините электрический разъем от ламподержателя (см. рис. 12.30, 12.31).
Нажмите и поверните лампочку для снятия ее из ламподержателя (см. рис. 12.32).
Установите новую лампочку в последовательности, обратной снятию. Подключите электрический разъем. Проверьте исправность фонарей заднего хода.
Модели комби
Снимите крышку задних фонарей (см. рис. 12.33).
Нажмите и поверните лампочку для снятия ее из ламподержателя.
Установите новую лампочку в последовательности. обратной снятию.
Модели фургон
Работая внутри задней части автомобиля, поверните соответствующий патрон с лампой против часовой стрелки и снимите его.
Нажмите и поверните лампочку для снятия из патрона.
Установите новую лампочку в последовательности, обратной снятию.
Фонарь подсветки номерного знака
Используя отвертку, извлеките фонарь подсветки номерного знака из заднего бампера (см. рис. 12.34).

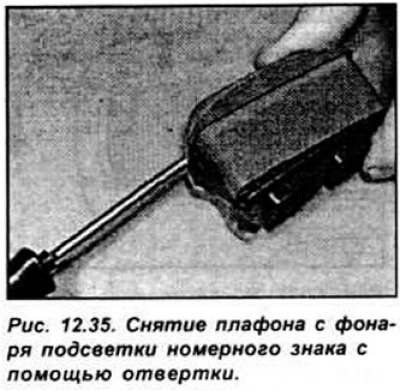

Отсоедините электрические провода от фонаря подсветки номерного знака. На моделях хэтчбек, седан и комби нажмите фиксатор и снимите пластиковый плафон с фонаря подсветки номерного знака. Нажмите и поверните лампочку для снятия ее из фонаря (см. рис. 12.35, 12.36). Для замены лампочки на моделях фургон поверните патрон с лампочкой против часовой стрелки и извлеките его.
Установка новой лампочки производится в последовательности, обратной снятию.
Задние противотуманные фонари (модели с 1993 года выпуска)
Откройте заднюю дверь и снимите обивку отделки салона для доступа к лампочке.
Поверните патрон с лампочкой против часовой стрелки и извлеките его из гнезда. Извлеките лампочку из патрона. Установка новой лампочки производится в последовательности, обратной снятию.
