Внутреннее освещение
Установите выключатель в среднее положение. Вставьте маленькую отвертку с противоположной выключателю стороны и выдавите фонарь с выключателем из потолка (см рис. 12.37).
Поверните лампу влево или вправо и извлеките из держателей. Установка новой лампочки производится в последовательности обратной снятию.
Освещение багажника
Используя тонкую отвертку, извлеките фонарь освещения багажника из гнезда (см. рис. 12.38).
Поверните патрон вместе с лампочкой влево и извлеките его из фонаря. Извлеките лампочку из патрона. Установка новой лампочки производится в последовательности обратной снятию.
Лампы освещения комбинации приборов
Снимите комбинацию приборов. Поверните патрон с лампочкой на четверть оборота. Чтобы совместить выступы на патроне с пазами на комбинации приборов, и извлеките патрон с лампочкой из комбинации приборов (см. рис. 12.39).
Установка новой лампочки производится в последовательности обратной снятию.
Освещение панели управления отопителем. Модели до 1996 года

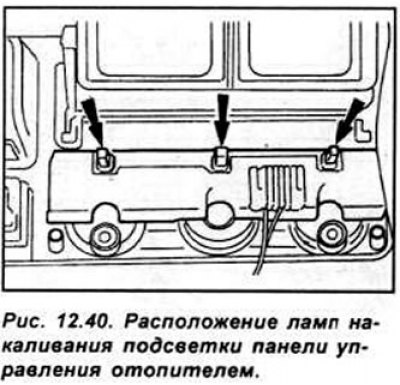

Отвинтите 2 винта крепления с верхней аасти декоративной накладки комбинации приборов и снимите ее. С помощью рычага снимите 3 ручки управления отопителем, затем отвинтите винты и снимите панель управления отопителем. Извлеките панель управления отопителем настолько, чтобы открылся доступ к лампочкам накаливания в задней части панели (см. рис. 12.40).
Поверните лампы накаливания против часовой стрелки для снятия их. Установка новой лампочки производится в последовательности обратной снятию.
Модели с 1996 года
Снимите провод массы с аккумулятора. Отвинтите 2 винта крепления и снимите верхний кожух рулевой колонки.
Отвинтите 4 винта крепления и снимите нижний кожух рулевой колонки. Снимите рулевой колесо.
С помощью рычага снимите 3 ручки управления отопителем.
Отвинтите 2 винта с верхней обратной стороны держателя комбинации приборов. Освободите держатель от скоб крепления (две вверху, четыре в основании и она в стороне дальней от рулевого колеса). Снимите держатель и отключите электрические разъемы. Поверните лампы накаливания против часовой стрелки для снятия их. Установка новой лампочки производится в последовательности обратной снятию.
Освещение шкалы автоматической коробки передач
С помощью рычага снимите шкалу автоматической коробки передач их крышки рычага, затем извлеките патрон с лампочкой из крепления, поверните и извлеките лампу накаливания из патрона.
Установка лампочки производится в последовательности обратной снятию.
Подсветка вещевого ящика
Откройте вещевой ящик, отвинтите 2 винта крепления и извлеките фонарь подсветки вместе с выключателем.
С помощью рычага снимите плафон с фонаря подсветки, поверните и извлеките лампу накаливания из держателя (см. рис. 12.41).
Установка лампочки производится в последовательности обратной снятию.
Лампы аварийной световой сигнализации
Извлеките кнопку выключателя аварийной сигнализации вверх и извлеките лампу накаливания из держателя.
Установка лампочки производится в последовательности обратной снятию.
Подсветка часов. Модели до 1996 года

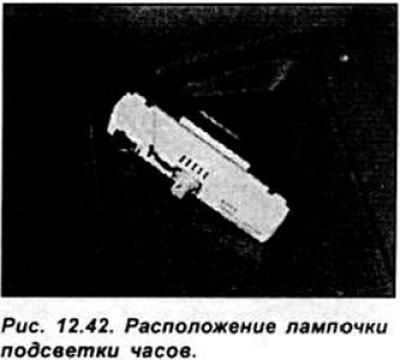

Вставьте узкую отвертку между часами и панелью приборов, при этом подложите тряпку или бумагу, чтобы не поцарапать панель приборов. Осторожно извлеките часы из панели приборов. Поверните патрон с лампочкой и извлеките их из задней части часов (см. рис. 12.42).
Установка лампочки производится в последовательности обратной снятию.
Модели с 1996 года
Снимите декоративную накладку комбинации приборов из панели приборов.
Поверните патрон с лампочкой подсветки часов против часовой стрелки. Снимите патрон и извлеките лампочку из патрона.
Установка новой лампочки производится в последовательности обратной снятию.
Освещение прикуривателя
Снимите прикуриватель. На моделях с 1996 года снимите кольцо подсветки из панели. Извлеките лампу накаливания из кольца подсветки. В моделях с 1996 года снимите лампочку с патроном из кожуха прикуривателя и извлеките лампочку из патрона. Установка новой лампочки производится в последовательности обратной снятию.
