Индикаторы неисправностей, табло которых находится в середине комбинации приборов, разделены на группы «Сигнал опасности» и «Сигнал предупреждения».
Неисправности, существенно влияющие на безопасность движения или имеющие своим следствием серьезные повреждения, считаются опасными, и поэтому сигналы загораются красным цветом. Это следующие сигналы:
Тормозная система: слишком низкий уровень тормозной жидкости.
Давление моторного масла: давление масла в режиме холостого хода падает ниже 0,3 бар, либо при частоте вращения, превышающей 2100 об/мин, не достигаются показатели 1,8 бар (модели с 4- и 5-цилиндровыми двигателями и с 6-цилиндровыми двигателями с 7/91) или 2,5 бар (модели с 6-цилиндровыми двигателями с 8/91).
Охлаждающая жидкость: температура охлаждающей жидкости поднимается выше 120°С, либо не достигается рабочая температура, либо слишком низкий уровень охлаждающего средства. Дополнительно к световому сигналу опасности от комбинации приборов исходит троекратный зуммер. Сигналы опасности имеют в системе приоритет перед предупреждающими сигналами. До тех пор, пока существует сигнал опасности, предупредительный сигнал подавляется. Он появляется только после ликвидации причины сигнала опасности.
Предупредительные сигналы высвечиваются на панели желтым цветом и сопровождаются однократным зуммером. Это следующие сигналы:
Стоп-сигнал: этот символ появляется сразу после включения зажигания. Если нажать на педаль тормоза, символ исчезает — при условии, что функционируют оба тормозных фонаря.
Освещение: этот проверочный этап система самопроверки не может выполнить полностью автоматически. Сначала водитель должен включить ближний свет. Одновременно контролируются ближний свет и задние габариты. Одновременный отказ обеих нитей накала ближнего света или задних габаритов система показать не в состоянии. Но вообще-то эта неисправность вряд ли может произойти.
Аккумуляторная батарея: символ аккумуляторной батареи вспыхивает, если аккумуляторное напряжение выходит за пределы нормативных показателей 10,6-15,6 В.
Система омывания стекол: этот индикатор указывает на слишком низкий уровень омывающей жидкости в бачке.
Топливный бак: символ заправки загорается, если в топливном баке остается только 12 л бензина. Если на табло предупредительных сигналов существуют несколько неисправностей, то предупредительные сигналы вспыхивают по очереди, при включении зажигания.
Сигнал «ОК» должен появиться, если после включения зажигания и нажатия на педаль тормоза погасла надпись «Bremslicht» (стоп-сигнал). «ОК» в данном случае означает, что все этапы проверки были пройдены без сообщений о неисправностях. Спустя короткое время сигнал гаснет.

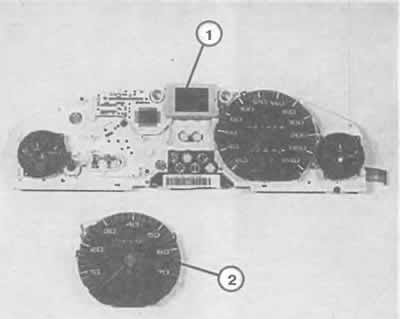

После снятия тахометра (2) печатная плата и табло индикатора системы автопроверки и самодиагностики (1) отвинчиваются от основной.
Совсем по-другому функционирует контрольная станция для освещения автомобиля. Эти приборы работают на электромагнитном принципе и сравнивают ток, проходящий в проводке, например, к левому и правому ближнему свету. Если в каком-то проводе из-за разрыва или дефекта лампы нет расхода тока, контрольный прибор устанавливает разницу и сообщает об этом блоку управления. В случае неисправности обеих ламп, что происходит очень редко, естественно, также не отмечаются разности. В этом случае контрольный прибор не в состоянии установить неисправность.
Подсказка: при подключении разъема для прицепа необходимо следить, чтобы подсоединение проводов к задним габаритам было произведено раньше, чем к прибору определения исправности ламп (он расположен сзади слева в багажном отсеке). Если питание взять от одного из задних габаритов, то при подсоединенном освещении прицепа в прибор определения исправности ламп поступают неучтенные сведения о токах в цепи, и он сообщает о «дефекте лампы».
Снятие контрольного модуля
Блок управления системы автопроверки привинчен на обратной стороне комбинации приборов в одном корпусе с блоком индикаторов. Описание снятия модуля системы автопроверки вы найдете в начале этой главы в разделе «Разборка».
Поиск неисправностей системы самодиагностики
Контроль системы самодиагностики в домашних условиях возможен только частично: сначала следует проверить все датчики — если здесь неисправность не была найдена, значит, ее следует искать в модуле системы самодиагностики.
Датчики проверяются так же, как при проверке индикаторов обычной приборной панели, см. предыдущие страницы.
Датчик уровня воды в системе охлаждения, который установлен только в системе автопроверки, проверяется следующим образом: если индикатор горит, несмотря на полные бачки системы охлаждения, следует разъединить штекеры кабеля у бачка. Если теперь предупредительный сигнал гаснет, значит, неисправен датчик.
Проверку приборов по определению неисправностей ламп передних и задних (место установки: блок реле слева сзади в моторном отделении) вы должны предоставить мастерской.
Самостоятельный контроль блока индикаторов
Нажать при включенном зажигании и стоящем (либо движущемся с максимальной скоростью 5 км/ч) автомобиле кнопку слева внизу на комбинации приборов.
Если индикаторы и система исправны, на панели приборов должны появиться по очереди все сигналы-символы.
Подобная проверка невозможна, если горит сигнал опасности.
Дополнительные функции на табло системы самодиагностики
Предупреждение о скорости: после записи скорости движения в данный момент времени система автодиагностики указывает на существенное превышение этой скорости появлением символа и зуммером. Эта запись сохраняется вплоть до выключения зажигания, если не была записана другая скорость движения или стерта память (крайнюю левую кнопку держать нажатой в течение секунды).
Индикатор радиочастот: если поле индикаторов не занято информацией от системы самопроверки, то на нем появляются данные о частоте радиостанций на оснащенных соответствующим образом автомагнитолах. Если радиостанции передают и сигналы системы радиоданных, то в поле индикаторов появляется надпись «RDS». Тогда на радиодисплее можно прочесть название радиостанции.

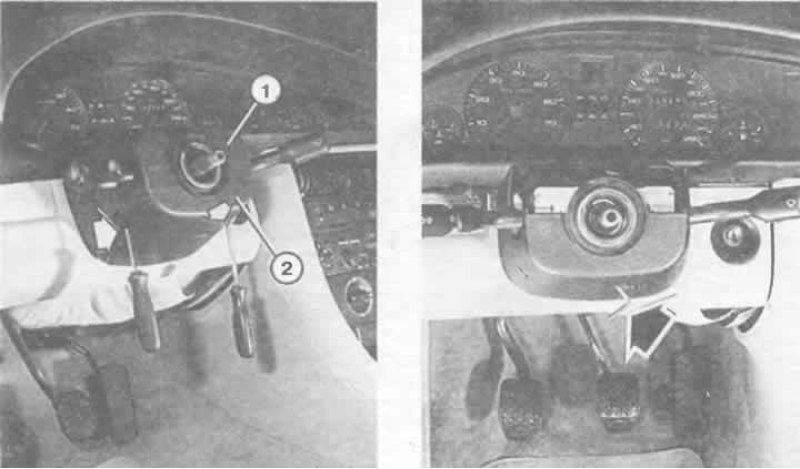

Снятие выключателей.
Слева: ослабить два винта с крестообразным шлицем (стрелки) при снятом реле. Отсоединить верхнюю часть обшивки (1) от нижней части (2).
Справа: ослабление рычага на колонке производится вывинчиванием расположенного наискосок зажимного винта с помощью гаечного торцевого шестигранного ключа (стрелка) или отвертки с крестовой головкой в автомобилях более раннего года выпуска.
