Общая информация
В состав системы OBD входят несколько диагностических устройств, производящих мониторинг отдельных параметров систем автомобиля и фиксирующих выявленные отказы в памяти бортового процессора в виде индивидуальных кодов неисправностей.
Описываемые в настоящем Руководстве модели оборудованы системой бортовой диагностики второго поколения (OBD II), основным элементом которой является бортовой процессор, чаще называемый электронным блоком управления (ECM).
ECM является мозгом системы управления двигателем. Исходные данные поступают на модуль от различных информационных датчиков и других электронных компонентов (выключателей, реле и т.д.). На основании анализа этих данных, и в соответствии с заложенными в память процессора базовыми параметрами, ECM вырабатывает команды на срабатывание различных управляющих реле и исполнительных устройств, осуществляя тем самым корректировку рабочих параметров двигателя и обеспечивая максимальную эффективность его отдачи при минимальном расходе топлива.

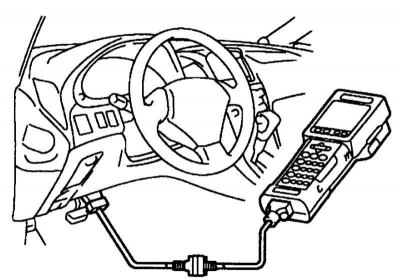

Считывание данных системы OBD II производится при помощи специального сканера, подключаемого к 16-контактному диагностическому разъёму (DLC №3). При помощи того же сканера осуществляется и очистка памяти процессора. Выполнение процедур считывания кодов DTC и очистки памяти ECM разумно будет поручить специалистам СТО.
Связь между ECM и DLC №3 организована по стандарту ISO 9141-2. Контакты в DLC №3 расположены в соответствии со стандартами SAE J1962 и ISO 9141-2.

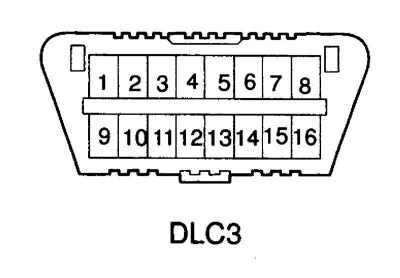

Контакты разъёма DLC №3
4 - Соединение с корпусом; 5 - Корпус - сигнальный вывод; 7 - Линия K диагностических данных (ISO 9141-2); 15 - Линия L диагностических данных (ISO 9141-2); 16 - Напряжение батареи через предохранитель (при любом положении замка зажигания)
Сведения о диагностических приборах
Проверка исправности функционирования компонентов систем впрыска и снижения токсичности ОГ производится при помощи универсального цифрового измерителя (мультиметра). Использование цифрового измерителя предпочтительно по нескольким причинам. Во-первых, по аналоговым приборам достаточно сложно (порой - невозможно), определить результат показания с точностью до сотых и тысячных долей, в то время как при обследовании контуров, включающих в свой состав электронные компоненты, такая точность приобретает особое значение. Второй, не менее важной, причиной является тот факт, что внутренний контур цифрового мультиметра, имеет достаточно высокий импеданс. Так как вольтметр подсоединяется к проверяемой цепи параллельно, точность измерения тем выше, чем меньший ток будет проходить через собственно прибор. Данный фактор не является существенным при измерении относительно высоких значений напряжения (9÷12 В), однако становится определяющим при диагностике выдающих низковольтные сигналы элементов, таких, как, например, лямбда-зонд, где речь идет об измерении долей вольта.
Параллельное наблюдение параметров сигналов, сопротивлений и напряжений во всех цепях управления возможно при помощи разветвителя, включённого последовательно в разъём блока управления двигателем. При этом на выключенном, работающем двигателе или во время движения автомобиля, производится измерение параметров сигналов на клеммах разветвителя, из чего делается вывод о возможных дефектах.
Для диагностики электронных систем двигателя, АТ, систем ABS, SRS и прочих могут применяться специальные диагностические сканеры или тестеры с определённым картриджем (если предусмотрен), универсальным кабелем и разъёмом. Кроме того, для этой цели можно применить дорогостоящий специализированный автомобильный диагностический компьютер, специально разработанный для полной диагностики большинства систем современных автомобилей (например, ADC2000 фирмы Launch HiTech). Также, для этой цели можно применить сканеры и специализированные диагностические анализаторы, например, FDS 2000, Bosch FSA 560, KTS500 (0 684 400 500) или обычный персональный компьютер со специальным адаптером, кабелем (например, комплект 1 687 001 439) и установленной программой броузером OBD II.
Бесплатную версию броузера OBD II можно также с сайта составителей настоящего Руководства arus.spb.ru.
Некоторые сканеры, помимо обычных операций диагностики, позволяют, при соединении с персональным компьютером, распечатывать хранящиеся в памяти блока управления принципиальные схемы электрооборудования (если таковые заложены), программировать противоугонную систему, наблюдать сигналы в цепях автомобиля в реальном масштабе времени.
