Освещение салона
Софитная лампа (10 Вт, длина 41 мм, DIN-форма К) должна гореть при открытых дверях и соответствующем положении выключателя. Она получает питание постоянно.
Вынуть предохранитель внутреннего освещения, в противном случае велика опасность возникновения короткого замыкания.
Автомобили без сдвижной крышки: лампу с правой стороны (противоположная к выключателю) осторожно вынуть из пазов.
У автомобилей со сдвижным люком: осторожно отсоединить крышку двигателя сдвижного люка (она встроена в фонарь) спереди (т.е. со стороны ветрового стекла) и достать из выемки в потолке. Для этого вам потребуется либо длинный крепкий ноготь, либо широкая отвертка, либо плоская ручка ложки.
При установке сначала вставить в выемку в потолке, крючки на задней стороне корпуса лампочки.
Дверной концевой выключатель внутреннего освещения
Если лампочка внутреннего освещения не горит, несмотря на соответствующее положение выключателя и открытую дверь, следует проверить соответствующий дверной концевой выключатель. Он производит соединение на «массу» (корпус) находящейся постоянно под напряжением лампы внутреннего освещения и тем самым замыкает электрическую цепь — лампа может гореть. Неисправности выключателя возможны, если:

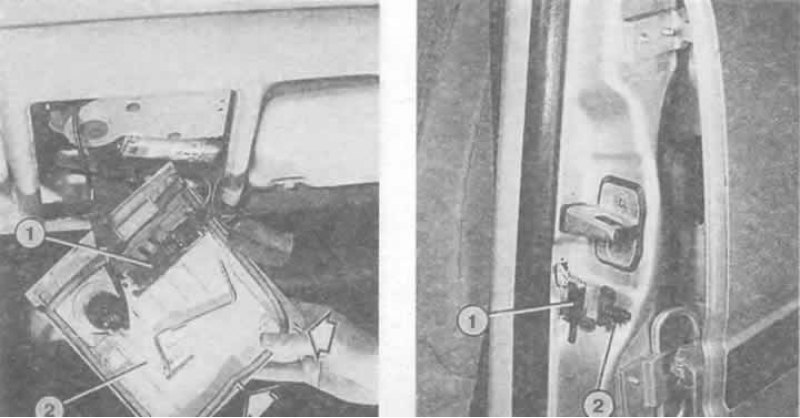

Слева: в автомобилях с электрически сдвигаемым люком лампочка внутреннего освещения интегрирована спереди в крышку двигателя люка (2). Для замены сгоревшей лампы надо поддеть крышку спереди и отсоединить от крепежных крючков у заднего канта (стрелки). Затем снять крышку лампы (1).
Справа: дверной концевой выключатель (1) крепится винтом с крестообразным шлицем и находится в резиновой оболочке (2).

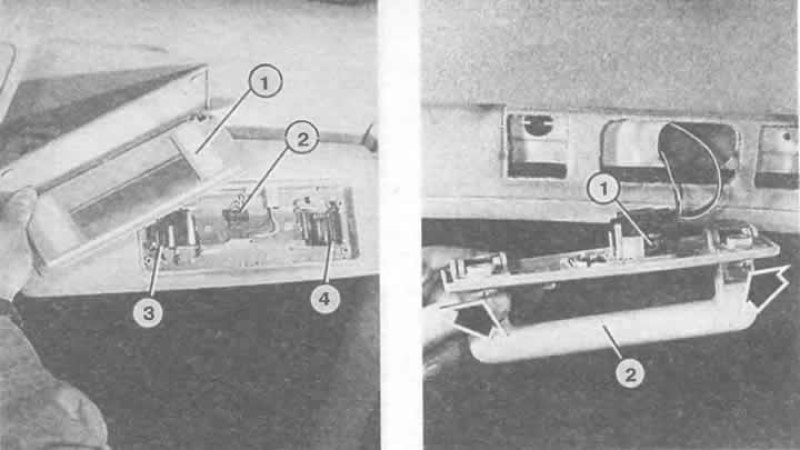

Слева: внешняя насадка зеркала (1) в автомобилях с освещаемым зеркалом осторожно вынимается из рамки в солнцезащитном козырьке. Показан микровыключатель (2) и обе лампочки освещения (3 и 4).
Справа: замена лампочки для чтения (1) после нажатия держащей ручки (2) и ослабления обоих крепежных винтов (стрелки).
Кнопка выключателя заклинивает в направляющей или согнута — заменить выключатель.
Отошел наконечник провода. Немного подогнуть штекер для лучшего контакта и снова соединить.
Окислилась контактная поверхность между выключателем и крепежным болтом или штекерное соединение. Стереть окислившийся слой шлифовальной бумагой или отверткой с острыми краями. Дверной концевой выключатель привинчен к дверной стойке только одним винтом с крестообразным шлицем. Демонтаж — снять резиновую оболочку, вывернуть болт и вытянуть выключатель.
Внутреннее освещение с задержкой выключения
В зависимости от оснащения внутреннее освещение работает в сочетании с системой замков с центральным управлением через специальный модуль следующим образом:
При системе замков с центральным управлением:
Выньте ключ из замка зажигания, и свет внутри салона загорится.
После отпирания автомобиля свет внутри загорается.
При включении зажигания, а также при запирании замков свет выключается.
С задержкой выключения:
После закрытия двери лампочка горит еще около 30 с, если прежде было включено зажигание или сработал центральный замок.
Если дверь остается открытой больше 4 мин, внутреннее освещение отключается.
Светильник для чтения
Оттянуть назад ручку и снять два защитных колпачка.
Вывернуть два винта с крестообразным шлицем, расположенные под колпачками
Снять ручку и светильник.
Заменить лампу (5 Вт).
Багажный отсек
Плафон освещения багажного отсека (софитная лампа 5 Вт, длина 36 мм, DIN-форма L) утоплен в
Снять крышку багажника либо заднюю дверь
Вставить отвертку в выемку сбоку у корпуса светильника, поддеть и вынуть светильник.
После замены лампы накаливания снова вставить корпус светильника — сначала со стороны провода.
Моторный отсек
Немного сжать по бокам слева и справа стекло светильника и снять его.
10 Вт лампочка имеет штыковое соединение.
