Снятие
Предварительная работа: открыть заднюю дверь и подпереть ее.
С обеих сторон вверху отстегните у задней двери гофрированные трубки для проводов.
Снять внизу верхнюю обшивку задней двери.
Снять обшивку по бокам задней двери (слева и справа рядом со стеклом) по направлению середины автомобиля.
Выкрутить саморезы по бокам подлокотника, в ковшовой платформе ручки и в нижней обшивке.
Снять вниз нижнюю обшивку задней двери.
Отсоединить либо снять электрические штепсельные соединения, шланг системы замков с центральным управлением и шланг к задней форсунке стеклоомывателя.
Освободить жгут проводов и шланги в креплениях или из клеящей ленты.
Снять уплотнение проводки на задней двери.
Вынуть из задней двери жгут проводов и шланги.
Ослабить шестигранные гайки крепления спойлера в выемке гофрированного кожуха по обеим сторонам задней двери.
Снять спойлер.
Убрать опоры с обеих сторон.
Снятие: отжать пневматические пружины от верхних шаровых цапф (на двери).
Снять защитные колпачки гаек справа и слева.
Открутить шестигранные гайки на петле двери.
Прокладки под гайками снять вверх.
Помощник должен помочь вам снять вверх заднюю дверь.
Сборка: проверьте сначала, имеются ли уплотнительные кольца на резьбовых болтах задней двери.
При сборке задней двери следите за тем, чтобы все части обшивки хорошо зафиксировались.
Шланги системы замков с центральным управлением и системы омывания заднего стекла не должны быть сдавлены.
Снятие цилиндра замка
Снятие цилиндра замка происходит идентично с описанным в разделе «Снятие замка багажного отсека» для седана.
Снятие привода ручки задней двери. Универсал
Снять обшивку задней двери.
Отсоединить все соединительные тяги от привода ручки.
Для этого отвести в сторону стопорные скобы соединительных тяг к замкам.
Вывернуть два шестигранных болта с гайками.
Вынуть привод ручки.
Установка: посередине и параллельно ввести привод ручки из багажного отсека через прямоугольное отверстие в нижней наружной части двери.
Стопор и уплотнительная прокладка с пазом должны прилегать к нижней наружной части двери.
Провернуть привод ручки до тех пор, пока не совпадут проходные отверстия и крепежные отверстия в нижней части двери.
Затянуть привод ручки шайбой и шестигранным болтом (10 Нм).
Снова навесить все соединительные тяги и отрегулировать их длину.
Соединительная тяга к цилиндру замка: установить рычаг выключения в положение «открыто».
Отодвинуть назад сдвижную кнопку в середине соединительной тяги, так что половинки свободно вставлены друг в друга.
В этом положении зафиксировать одно в другом резьбовые части половинок тяги и застопорить сдвижной кнопкой.
Отрегулировать соединительные тяги к замкам задней двери — смотрите следующий раздел.

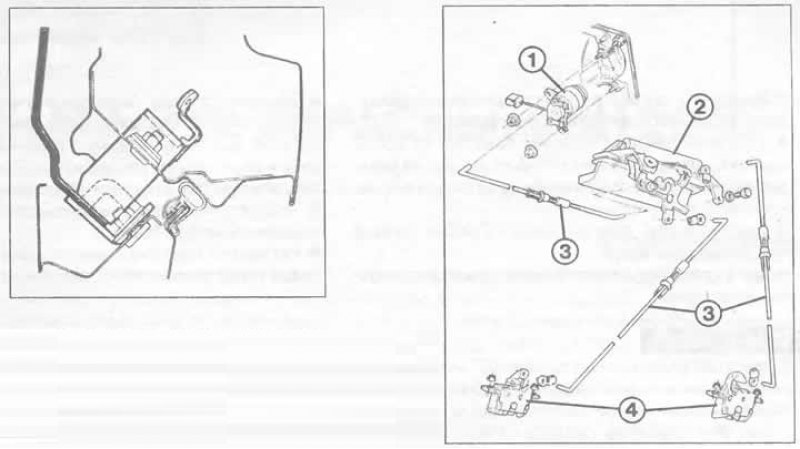

Справа: привод замка задней двери версии универсал.
Цифры обозначают: 1 - цилиндр замка; 2 - привод ручки задней двери; 3 - соединительные тяги; 4 - замок.
Слева: для регулирования задней двери изнутри автомобиля необходимо вставить между замком и стопорной пластиной распорную пластину толщиной 3 мм (на рисунке выделена красным цветом).
Снятие замков задней двери. Универсал
Снять внутреннюю обшивку задней двери.
Расцепить соединительные тяги замков, отведя в сторону стопорные скобы.
В каждом замке отвернуть две шестигранные гайки внутри рамы двери.
Вынуть замок по направлению вовнутрь.
Установка: слегка затянуть гайки замков, установить течки крепления по центру.
Немного ослабить запирающую скобу (часть замка внизу на кузове).
Закрыть заднюю дверь.
Изнутри багажного отсека вложить распорную пластину (толщиной 3 мм) между замком и запирающей скобой.
Закрыть замок во второй стопорный паз.
Отрегулировать и зафиксировать зазоры.
Затянуть шестигранные гайки.
Удалить распорную пластину; регулирование замка задней двери закончено.
Теперь осталось установить длину (встроенной) тяги привода.
Отодвинуть назад сдвижную кнопку в середине обеих соединительных тяг, так чтобы половинки были свободно вставлены одна в другую.
Защелку замка при открытой задней двери поставить в положение «закрыто» (второй стопорный паз).
В этом положении зафиксировать резьбовые части половинок тяги одна в другой и застопорить сдвижной кнопкой.
