Снятие
Демонтируйте всасывающую трубу.
Снимите трубку охлаждающей жидкости.

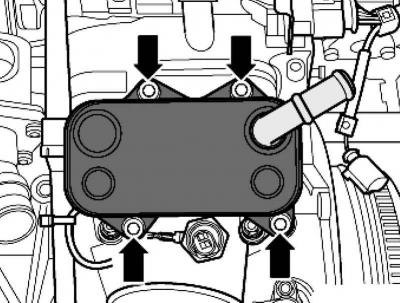

Рис. 2.169. Болты крепления охладителя масла
Снимите охладитель масла (рис. 2.169).

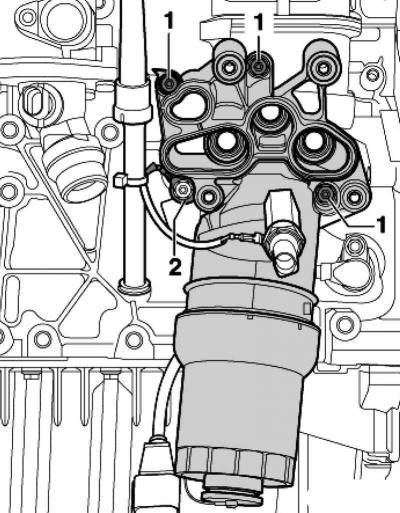

Рис. 2.170. Болты крепления держателя масляного фильтра
Выкрутите болты 1..2 и снимите держатель масляного фильтра (рис. 2.170).
Установка
Замените прокладки.
Установите маслоотделитель.
Установите держатель масляного фильтра и равномерно прикрутите болты 1 и 2 с моментом затяжки 15 Н·м.
Примечание: Провод массы для датчика давления масла должен быть закреплен болтом 2.
Установите охладитель масла.
Дальнейшая установка и сборка выполняется в обратной снятию последовательности.
Моторное масло
Количество заливаемого масла:
- с масляным фильтром 4,6 л;
- без масляного фильтра 4,1 л.

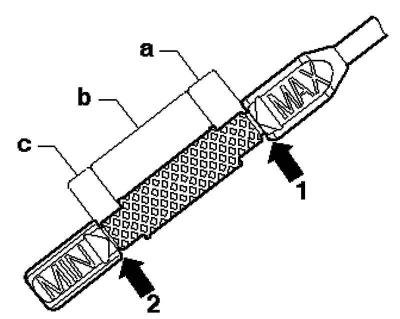

Рис. 2.171. Отметки на маслоизмерительном щупе: 1 – отметка Мax; 2 – отметка Мin; a – уровень масла возле отметки max не доливать моторное масло; b – уровень масла в средней области моторное масло можно долить; c – уровень масла возле отметки min долить приблизительно 0,5 л моторного масла
Статья опубликована первоначально здесь [autoinstruction.ru]
Маслоимерительный щуп показан на рисунке 2.171.
