Демонтаж радиатора
Слейте охлаждающее средство.
Снимите облицовку переднего бампера.
Установите консоль замка капота в сервисное положение.
Продолжение для автомобилей всех типов
Отсоедините водяные шланги от радиатора.
Снимите вентиляторы с кронштейном.
Примечание: Чтобы избежать повреждений конденсатора, а также трубопроводов и шлангов контура системы кондиционирования, необходимо следить за тем, чтобы линии и шланги были проложены без натяга, перегибов и изломов.

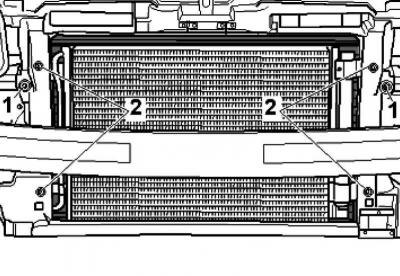

Рис. 2.202. Винты крепления подшипника радиатора и конденсатора
Выкрутите винты 1 из подшипника радиатора (рис. 2.202).
Откиньте радиатор немного назад.
Выкрутите крепежные винты 2 конденсатора.
Выньте радиатор.
Примечание: На автомобиле Passat радиатор снимают через низ, а на автомобиле Eos – через верх.
Установка радиатора
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
При установке нового радиатора используйте старую охлаждающую жидкость повторно запрещается.
Залейте охлаждающее средство.
Моменты затяжки
Подшипник радиатора на замковом держателе – 5 Н·м.
Конденсатор к радиатору – 5 Н·м.
Кронштейн вентиляторов к радиатору – 5 Н·м.
