Снятие вентиляторов
Снимите, если имеется, кожух двигателя.

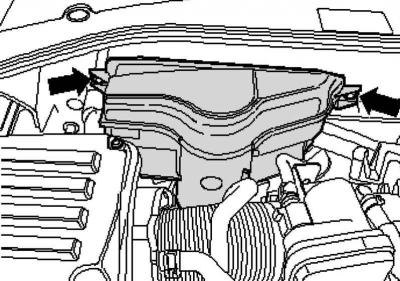

Рис. 2.198. Крепление рукава воздухозаборника
Снимите рукав воздухозаборника с рамки радиатора (рис. 2.198).

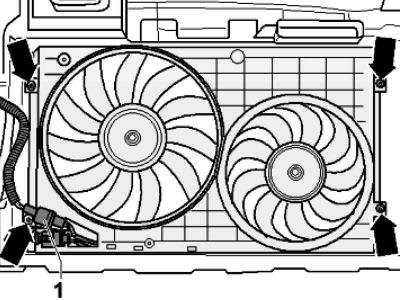

Рис. 2.199. Крепежные болты кронштейна ветилятора
Выкрутите верхние крепежные болты кронштейна вентиляторов (рис. 2.199).
Разблокируйте нижний водяной шланг от радиатора.

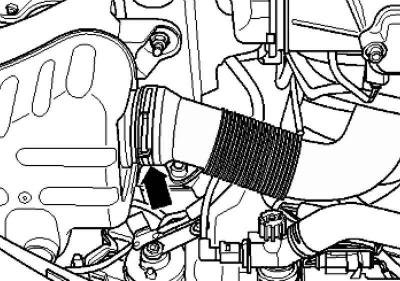

Рис. 2.200. Шланг воздуховода
Снимите шланг воздуховода внизу на расширительной емкости и демонтируйте его (рис. 2.200).
Отсоедините разъем 1 и выкрутите нижние крепежные винты воздухозаборника (рис. 2.199).
Извлеките кронштейн вентиляторов вниз.
Отсоедините штекер 1 и высвободить провода.

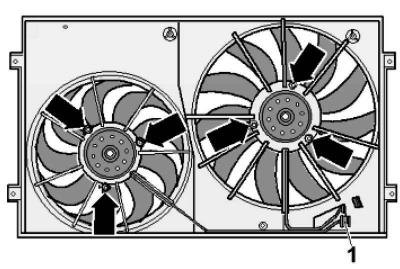

Рис. 2.201. Гайки крепления ветиляторов
Выкрутите гайки и снимите вентиляторы (рис. 2.201).
Установка вентиляторов
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
Установите кронштейн вентиляторов снизу.
Моменты затяжки
Вентилятор радиатора к кронштейну – 10 Н·м.
Кронштейн вентиляторов к радиатору – 5 Н·м.
