Рис. 2.66. Компоненты впускного коллектора: 1 – подающая топливная магистраль; 2 – хомут; 3 – топливопровод; 4 – датчик давления топлива для низкого давления 18 Н·м; 5 – уплотнительное кольцо круглого сечения; 6 – болт 10 Н·м; 7 – модуль управления дроссельной заслонки; 8 – болт 10 Н·м; 9 – уплотнительное кольцо; 10 – крепежная клипса; 11 – от электромагнитного клапана 1 абсорбера с активированным углем; 12 – впускной коллектор; 13 – болт 8 Н·м; 14 – болт 5 Н·м; 15 – соединительная трубка; 16 – датчик давления топлива 20 Н·м; 17 – накидная гайка, 30 Н·м; 18 – магистраль высокого давления; 19 – накидная гайка, 25 Н·м; 20 – болт 20 Н·м; 21 – уплотнительное кольцо круглого сечения; 22 – нижняя часть впускного коллектора; 23 – прокладка; 24 – болт 10 Н·м; 25 – потенциометр заслонки впускного коллектора; 26 – болт 1,5 Н·м; 27 – вакуумный привод; 28 – болт 20 Н·м; 29 – датчик давления во впускном коллекторе; 30 – болт 5 Н·м; 31 – клапан заслонки во впускном коллекторе; 32 – вакуумный шланг; 33 – вакуумный шланг; 34 – болт 20 Н·м; 35 – к электромагнитному клапану 1 абсорбера с активированным углем; 36 – электромагнитный клапан 1 абсорбера с активированным углем

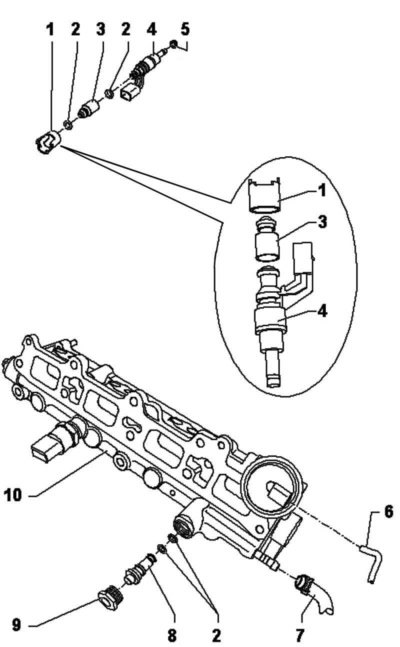

Рис. 2.67. Топливная рампа с форсунками: 1 – крепежная скоба; 2 – уплотнительное кольцо круглого сечения; 3 – распорная втулка; 4 – форсунка цилиндра 4; 5 – уплотнительное кольцо; 6 – вакуумный шланг; 7 – обратная магистраль; 8 – редукционный клапан; 9 – болт 20 Н·м; 10 – нижняя часть впускного коллектора
Проверка функционирования заслонки впускного коллектора
После установки новой нижней части впускного коллектора удалите крепежную скобу исполнительного элемента вакуумного привода.
(Оригинал найдёте на этом ресурсе: www.Autoinstruction.ru)

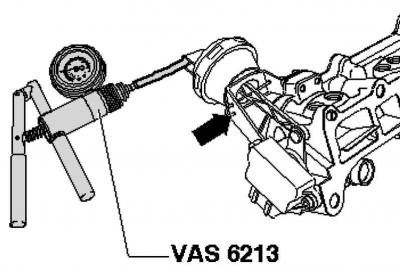

Рис. 2.68. Подключение ручного вакуумного насоса
Подключите ручной вакуумный насос следующим образом (рис. 2.68).
Создайте разрежение и проверьте исправность исполнительного элемента вакуумного привода за плечо рычага.
Примечание: При демонтированном впускном коллекторе одновременно можно проверьте функционирование заслонки впускного коллектора.
