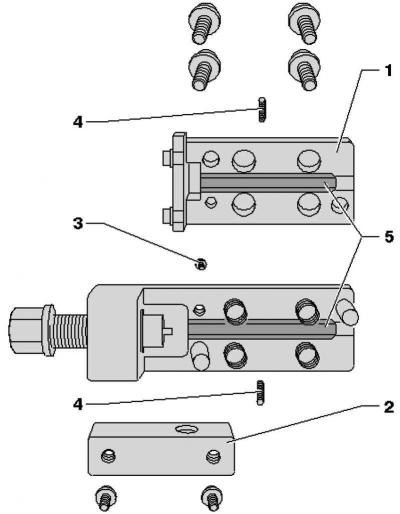

Рис. 6.51. Устройство для развальцовки труб: 1 – верхняя часть устройства для развальцовки труб; 2 – крепление рукоятки; 3 – стопорный винт; 4 – винты без головок для зажимов; 5 – зажимы
Работа с устройством для развальцовки труб V. A. G. 1356 на черных тормозных магистралях не допускается из-за их покрытия и диаметра.

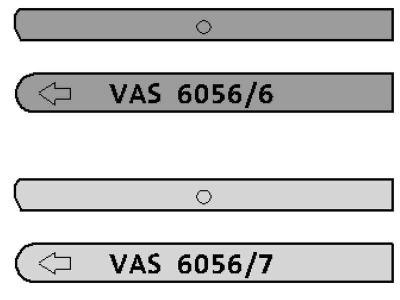

Рис. 6.52. Маркировка зажимов
Примечание: Стрелка на округлой стороне зажимов должна указывать к краю корпуса, а прямая сторона зажимов должна быть установлена к шпинделю, в противном случае неправильно формируется развальцовочная головка (рис. 6.52Примечание:).
Руководство по работе
Открутите необходимую тормозную трубку от суппорта или тормозного цилиндра, подставьте при этом емкость под вытекающую тормозную жидкость и утилизировать ее соответствующим образом.

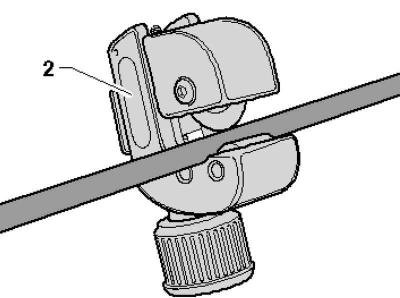

Рис. 6.53. Разрезание тормозной трубки
Разрежьте тормозную трубку в подходящем месте (прямой отрезок со свободным доступом) с помощью трубореза 2 (рис. 6.53).
Удалите дефектный отрезок.
Обезжирьте поверхность тормозной трубки.

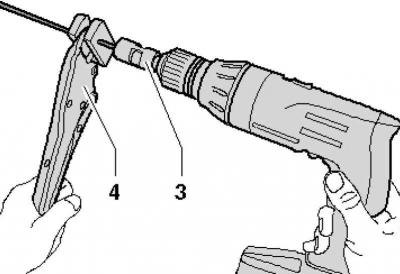

Рис. 6.54. Установка инструмента для обточки на тормозную трубку
Зажмите тормозную трубку в клещах 4 таким образом, чтобы около 50 мм выступало из пластмассовых зажимных губок (рис. 6.54).
Зажмите инструмент для обточки 3 в дрели и насадите его на тормозную трубку.
[Источник статьи доступен на портале: www.autoinstruction.ru]
На малых оборотах дрели и под легким надавливанием обточите покрытие с тормозной трубки.
Длина обточки задается упором в инструменте для обточки.
Снимите инструмент для обточки с тормозной трубки и удалите остатки стружки.

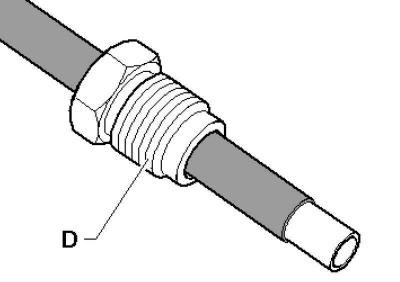

Рис. 6.55. Установка штуцера
Снимите клещи и насадите штуцер D на тормозную трубку (рис. 6.55).

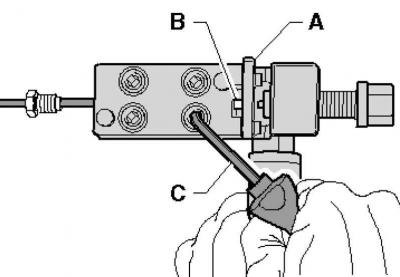

Рис. 6.56. Установка трубки в устройство для развальцовки
Вставьте трубку В до упора А в устройство для развальцовки (рис. 6.56).
Примечание: Трубка должна прилегать к упору при затягивании шестигранных винтов, в противном случае развальцовочная головка окажется неправильной.
Предварительно зажмите трубку в устройстве для развальцовки, чтобы она больше не смещалась. Затем откиньте упор А вверх и затяните шестигранные винты крест-накрест угловой отверткой С.

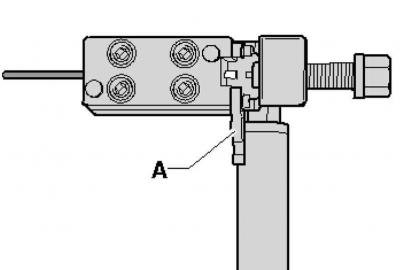

Рис. 6.57. Вворачивание шпинделя
Вверните шпиндель до упора в устройство для развальцовки (рис. 6.57).
Вновь выкрутите шпиндель.
Открутите шестигранные винты крест-накрест.
Извлеките трубку из устройства для развальцовки, очистите его и проверьте тормозную трубку и развальцовку.
Промойте оставшуюся на автомобиле часть тормозной трубки:
Подключите устройство для наполнения и прокачки тормозной системы, насадите шланг емкости для прокачки на развальцовку и включить устройство для наполнения и прокачки тормозной системы на короткое время, чтобы протекло небольшое количество тормозной жидкости.
Продуйте обработанную тормозную трубку сжатым воздухом.

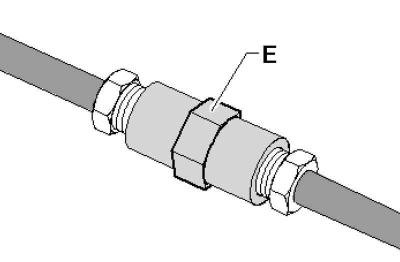

Рис. 6.58. Соединение трубок переходником
Соедините тормозные трубки переходником E (рис. 6.58).
Установите тормозную магистраль.
Прокачайте тормозную систему.
