Снятие
Четырехцилиндровый двигатель
Термостат расположен в корпусе водяного насоса. На двигателях 1,6-I с кодом AHL, термостат крепится к патрубку системы охлаждения, сбоку блока цилиндров двигателя.
Слейте охлаждающую жидкость из системы охлаждения.
Двигатели, кроме двигателя 1,6-I AHL
Расположение термостата на четырехцилиндровых двигателях, кроме двигателя 1,6-I AHL
- 1 - термостат,
- 2 - уплотнительное кольцо,
- 3 - патрубок,
- 4 - болты
1. Отвинтите два болта, крепящие патрубок системы охлаждения к нижней части водяного насоса и слейте охлаждающую жидкость в соответствующий контейнер. Переместите патрубок системы охлаждения с подсоединенным к нему шлангом в сторону, см. рис. Расположение термостата на четырехцилиндровых двигателях, кроме двигателя 1,6-I AHL.
2. Снимите термостат и уплотнительное кольцо. При установке термостата необходимо использовать новое уплотнительное кольцо.
Двигатели 1,6-I AHL
Термостат двигателей 1,6-I AHL
- 1 - болт,
- 2 - патрубок,
- 3 - уплотнительное кольцо,
- 4 - термостат
1. Отвинтите два болта и снимите соединительный патрубок с блока цилиндров двигателя.
2. Снимите термостат вместе с уплотнительным кольцом. При установке необходимо использовать новое уплотнительное кольцо, см. рис. Термостат двигателей 1,6-I AHL.
Проверка работоспособности термостата

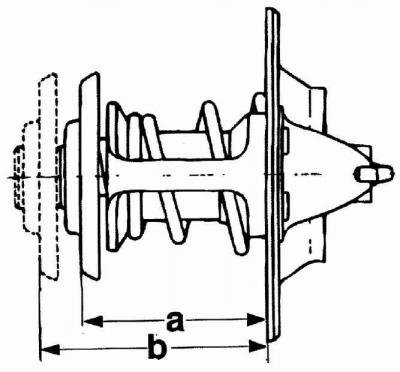

Рабочие положения термостата
- а - термостат закрыт,
- b - термостат открыт
Проверка работоспособности термостата путем нагрева его в сосуде с водой
1. Измерьте длину (а) закрытого термостата, см. рис. Рабочие положения термостата.
2. Грубую проверку работоспособности термостата можно провести, подвесив его на нитке в стеклянном сосуде, заполненном водой, и нагревая воду до кипения (см. рис. Проверка работоспособности термостата путем нагрева его в сосуде с водой). При закипании воды термостат должен открыться. В противном случае замените его.
Температура открытия термостата нанесена на корпусе термостата.
При нагреве термостата до температуры кипения воды длина открытого термостата (b) должна быть больше длины закрытого термостата (а) на 7 мм (см. рис. Рабочие положения термостата).
Термостат, который не закрывается при охлаждении воды, также подлежит замене.
Установка
1. Установите термостат с новым уплотнительным кольцом. Установите патрубок системы охлаждения и закрепите его болтами, затянув их усилием 10 Нм.
2. Залейте в систему охлаждения, охлаждающую жидкость.
3. Запустите двигатель и проверьте герметичность системы охлаждения.
Пятицилиндровый двигатель
Термостат расположен в отдельном корпусе, который крепится с передней стороны головки блока цилиндров (см. рис. Узел головки блока цилиндров двигателя 2,3-I-VR5).
Термостат необходимо устанавливать таким образом, чтобы канал для удаления воздуха был направлен вверх.
Данные для проверки работоспособности термостата
Температура начала открытия термостата +87°С.
Температура полного открытия термостата +105°С.
Длина хода клапана термостата не менее 7 мм.
Шестицилиндровый двигатель
Снятие соединительного патрубка системы охлаждения с передней части головки блока цилиндров
- 1 - болт,
- 2 - соединительный патрубок,
- 3 - уплотнительное кольцо,
- 4 - термостат
Термостат расположен в соединительном патрубке, установленном на блоке цилиндров двигателя.
1. Слейте охлаждающую жидкость из системы охлаждения.
2. Снимите поликлиновой ремень.
3. Ослабьте натяжение зубчатого ремня и снимите зубчатый ремень со шкива распределительного вала.
Внимание: Для защиты зубчатого ремня от охлаждающей жидкости закройте зубчатый ремень полиэтиленом.
4. Отвинтите два болта и снимите соединительный патрубок системы охлаждения с передней части головки блока цилиндров, см. рис. Снятие соединительного патрубка системы охлаждения с передней части головки блока цилиндров.
5. Извлеките уплотнительное кольцо и термостат из головки блока цилиндров.
6. Проверьте работоспособность термостата.
Установка
Правильное расположение термостата на шестицилиндровых двигателях
Стрелкой указан клапан для удаления воздуха.
1. Установите термостат в головку блока цилиндров таким образом, чтобы клапан для удаления воздуха располагался сверху, см. рис. Правильное расположение термостата на шестицилиндровых двигателях.
2. Установите соединительный патрубок системы охлаждения с новым уплотнительным кольцом и привинтите болтами, затянув их моментом 10 Нм.
3. Установите зубчатый ремень на шкив распределительного вала.
4. Залейте охлаждающую жидкость в систему охлаждения.
5. Запустите двигатель и проверьте герметичность системы охлаждения.
