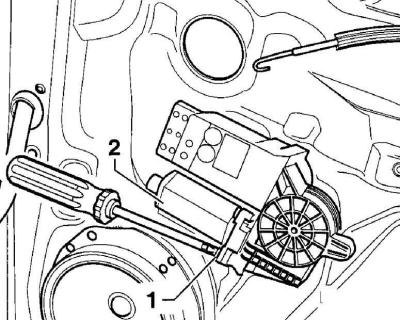

Расположение винтов (1) крепления корпуса (2) двигателя стеклоподъемника

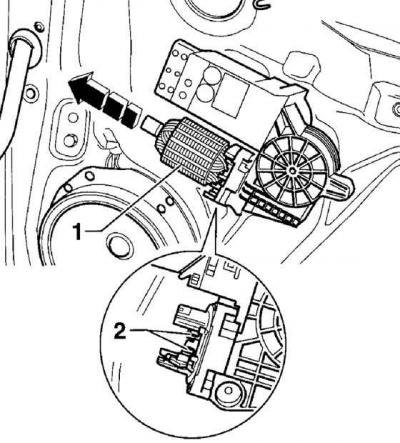

Снятие ротора двигателя стеклоподъемника фирмы Bosch
- 1 - ротор,
- 2 - датчик Холла (используется для защиты от защемления поднимаемым стеклом окна)

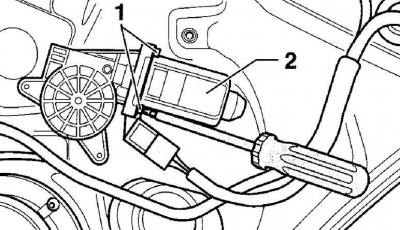

Отвинчивание винтов крепления (1) корпуса (2) электродвигателя стеклоподъемника фирмы Siemens
(Источник доступен на веб-сайте autoinstruction)

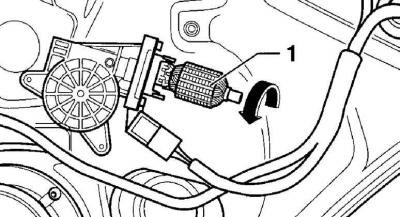

Направление вращения ротора (1) электродвигателя фирмы Siemens для опускания стекла двери
Если не работает стеклоподъемник с электрическим приводом, стекло двери можно опустить вручную. Для опускания стекла двери вручную выполните следующие действия.
1. Отвинтите 4 винта (1) и снимите корпус (2) двигателя стеклоподъемника, см. рис. Расположение винтов (1) крепления корпуса (2) двигателя стеклоподъемника.
2. На двигателях стеклоподъемника фирмы Bosch извлеките ротор (1) двигателя стеклоподъемника в направлении стрелки, показанной на рис. Снятие ротора двигателя стеклоподъемника фирмы Bosch.
3. Руками нажмите на стекло двери и опустите его до уровня технологических отверстий в кронштейне двери.
4. На двигателях стеклоподъемника фирмы Siemens вывинтите 4 винта (1), крепящие корпус (2) двигателя стеклоподъемника, см. рис. Отвинчивание винтов крепления (1) корпуса (2) электродвигателя стеклоподъемника фирмы Siemens).
5. Снимите корпус электродвигателя стеклоподъемника.
Внимание: После снятия корпуса с электродвигателя стеклоподъемников фирмы Siemens двигатель не подлежит дальнейшей эксплуатации.
6. Вращая ротор электродвигателя против часовой стрелки, опустите стекло двери до уровня технологических отверстий в кронштейне двери, см. рис. Направление вращения ротора (1) электродвигателя фирмы Siemens для опускания стекла двери.
