Давление срабатывания предохранительного клапана в пробке бачка 1,2-1,5 кгс/см2. Электровентилятор марки AEG А465 имеет две крыльчатки, одна из которых установлена на валу электродвигателя, а вторая приводится электродвигателем через ременную передачу.
Температура включения электродвигателя:
- на 1-й скорости 92-97°С;
- на 2-й скорости 99-105°С.
Температура выключения электродвигателя:
- на 1-й скорости 84-91°С;
- на 2-й скорости 91-98°C.
Электровентиляторы, устанавливаемые на двигателях «1Z» и «AFN», в зависимости от комплектации, двух- или трехскоростные.
(Информация доступна на портале: «www.autoinstruction.ru»)
Температура включения электродвигателя:
- на 1-й скорости 92-97°С;
- на 2-й скорости 99-105°С;
- на 3-й скорости 110-115°С.
Температура выключения электродвигателя:
- на 1-й скорости 84-91°С;
- на 2-й скорости 88-91°С;
- на 3-й скорости 105-110°С.
Термостат установлен в нижней части водяного насоса в месте присоединения подводящего шланга радиатора. Температура начала открытия основного клапана 87°С. Температура полного открытия основного клапана 102°С.
Ход поршня основного клапана 8 мм. Ремень привода второй крыльчатки электровентилятора марки и типа Continental 2PJ 786. Водяной насос расположен в нижней части блока цилиндров и приводится клиновым ремнем привода генератора.
Марка и тип ремней привода генератора:
- автомобили с двигателями «1Y», «RA» и «SB»: Continental FO-Z 9.5x950 La;
- автомобили с двигателями «AAZ», «1Z» и «AFN»: Continental FOLaL 11,9x903 La SR.
Нормальный прогиб ремня при нажатии большим пальцем на середину длинной ветви ремня:
- автомобили с двигателями «1Y», «RA» и «SB» 10 мм;
- автомобили с двигателем «AAZ», «1Z» и «AFN»: нового ремня 2 мм, приработанного ремня 5 мм.
Детали системы охлаждения приведены на рис. 3-22.

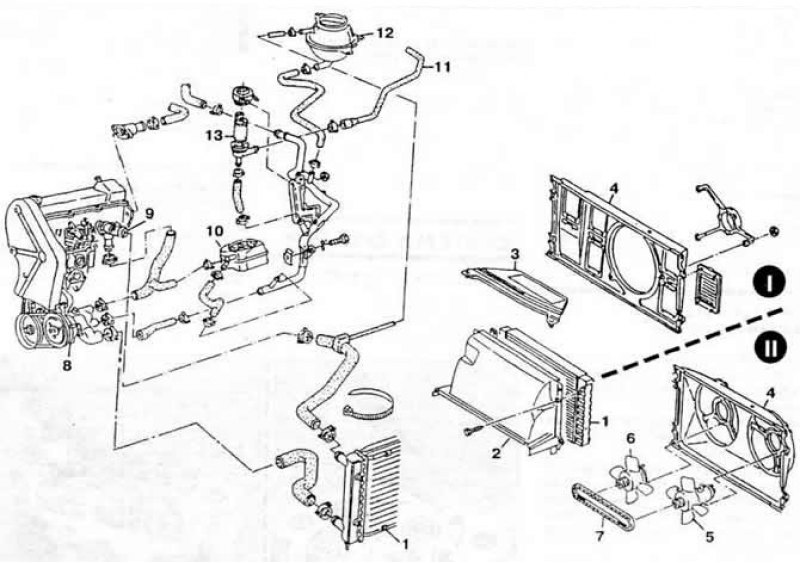

Рис. 3-22. Детали системы охлаждения: I - двигатель «1У»; II - двигатели «ДА» и «SB». 1 - радиатор; 2 - направляющий кожух радиатора; 3 - крышка; 4 - кронштейн крепления электровентилятора; 5 - электровентилятор; 6 - вторая крыльчатка вентилятора; 7 - ремень привода; 8 - водяной насос; 9 - корпус термостата; 10 - теплообменник масляного фильтра; 11 - шланг системы охлаждения турбокомпрессора; 12 - расширительный бачок; 13 - электрический водяной насос системы охлаждения турбокомпрессора.
