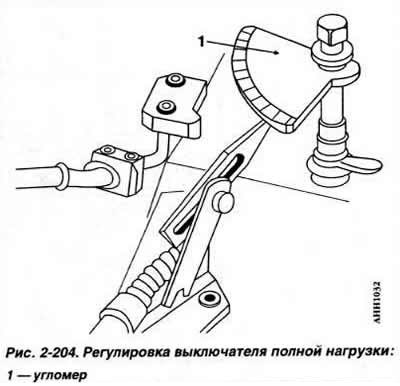

Закрепить угломер 1 (рис. 2-204) на оси дроссельной заслонки. Полностью открыть дроссельную заслонку. При этом сопротивление по омметру должно быть нулевым (цепь замкнута).
В этом положении установить стрелку угломера на нуль, затем прикрыть дроссельную заслонку примерно на 30°. При этом омметр должен показать «бесконечность» (цепь разомкнута).
Медленно открывать дроссельную заслонку до тех пор. пока омметр не покажет нулевое сопротивление. В этом положении проверить угол открытия дроссельной заслонки. который должен быть в пределах 10±2°. При несоответствии угла указанной величине отрегулировать положение выключателя и повторить проверку.
