Проверка
Привести рычаг стеклоочистителя в исходное положение. Для этого ветровое стекло смочить водой, включить на короткое время стеклоочиститель в работу и выключить с помощью выключателя.
Снять щетку стеклоочистителя, см. выше.

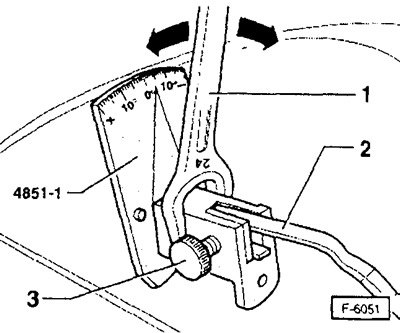

Рычаг стеклоочистителя -2- вставить в специальный инструмент HAZET 4851-1 или VW-3358, и застопорить с помощью болта -3-.
Рычаг вместе с инструментом осторожно положить на стекло.
Внимание: При этом инструмент всеми тремя опорными точками должен прилегать к стеклу.
При этом инструмент показывает угол наклона плоскости рычага к поверхности стекла.
Предписанное значение угла наклона для рычага стеклоочистителя
— со стороны водителя
- до 4/94: — -2,5° ±2°
- с 5/94: — -4° ±2°
(с пластмассовым спойлером)
— со стороны пассажира: — 0° ±2°
— у задней двери: — 0° ±2°
Регулировка
При несоответствии измеренного значения угла наклона предписанному значению, осторожно повернуть инструмент гаечным ключом -1-, пока на шкале не будет показано предписанное значение.
(Смотрите оригинал на указанном сайте: «AutoInstruction.ru»)
Внимание: При поворачивании инструмент с рычагом со стекла приподнять.
Инструмент с рычага стеклоочистителя снять, снова надеть и застопорить. Снова проверить угол наклона, при необходимости регулировку повторить. Этот процесс повторять до тех пор, пока не будет достигнуто предписанное значение угла наклона.
Регулировочный инструмент снять, установить щетку стеклоочистителя и аналогичным способом проверить угол наклона рычага следующего стеклоочистителя.
Смочить ветровое стекло водой и привести стеклоочистители в действие. Проверить щетки стеклоочистителей на отсутствие дребезжания.
