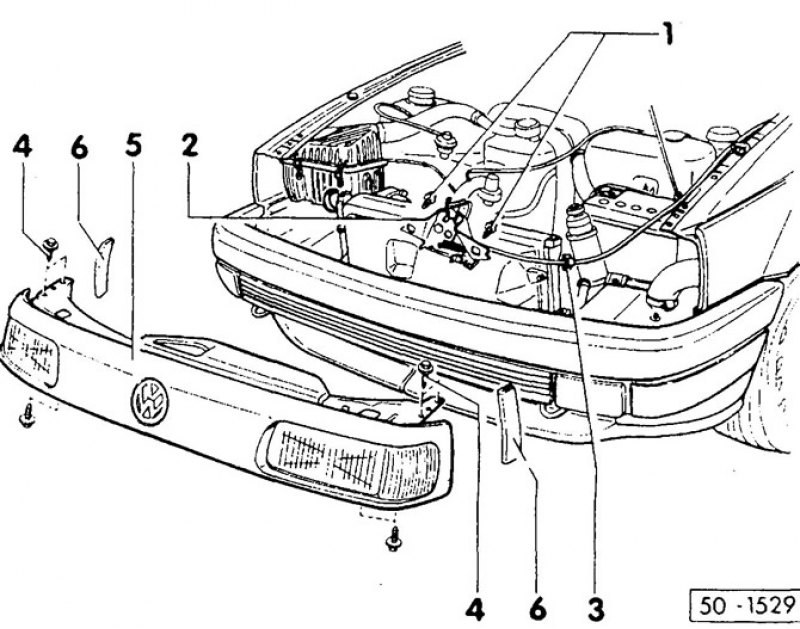

Модели автомобилей до 9/93
- 1 — болт, 12 Нм
- 2 — замок
- 3 — зажим
- 4 — винт, 5 Нм
- 5 — балка замка с передней облицовкой
- 6 — защитная деталь кромки крыла

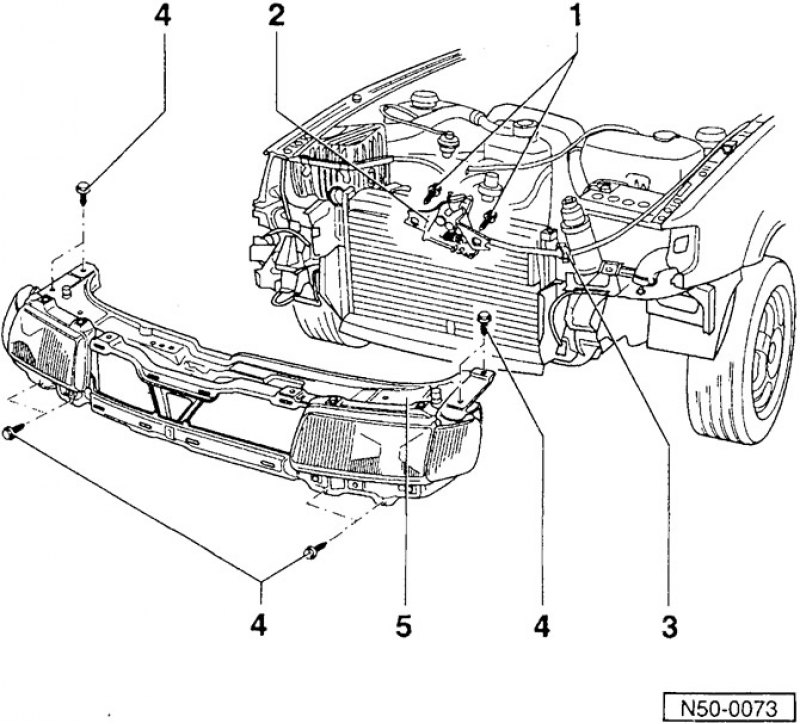

Модели автомобилей с 10/93
- 1 — болт, 12 Нм
Самоконтрящийся. При повторном использовании перед установкой резьбу очистить и обработать средством против отворачивания VW D 185 400 А2.
- 2 — замок
- 3 — зажим
- 4 — винт, 5 Нм
- 5 — балка замка
Снятие
Снять переднюю облицовку/решетку радиатора, см. выше.
С 10/93: снять передний бампер, см. выше.

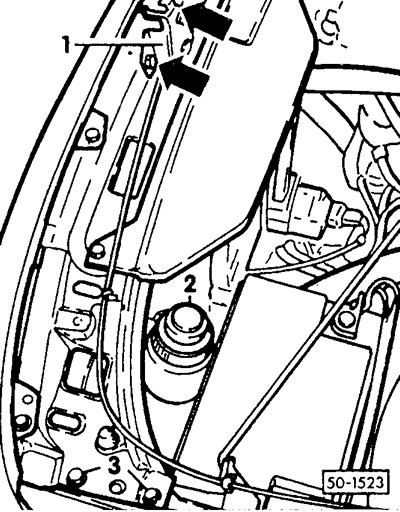

Пометить болты крепления и отвернуть замок -1-.
Тягу привода замка капота открепить от пластмассовых зажимов и отложить замок в сторону.
Разъединить штекерный разъем главных и противотуманных фар, а также фонарей указателя поворота.
Отпустить крепящий хомут снять компенсационный бачок -2- гидроусилителя рулевого механизма и с присоединенными шлангами отложить его в сторону.
Если имеется, отвернуть у балки замка держатель трубопровода хладагента системы кондиционирования.
Вывернуть винты -3-.
До 9/93: снять внизу вентиляционную решетку.

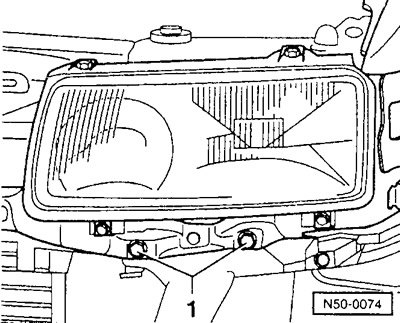

С 10/93: вывернуть болты -1-.

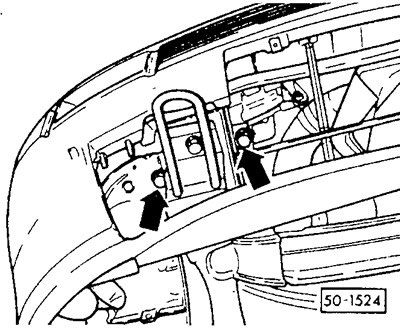

До 9/93: вывернуть болты крепления (стрелки) с нижней стороны автомобиля.

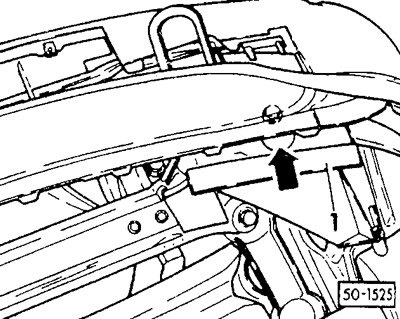

Автомобили с дизельным двигателем с газотурбинным наддувом до 9/93: открыть заглушку -1- воздушного канала холодильника наддувочного воздуха и вывернуть наружный болт через монтажное отверстие (стрелка).
Балку замка впереди немного приподнять и осторожно вытащить.
Внимание: Не повредить при этом защитное покрытие у переднего края крыльев.
Установка
Проверить прочность крепления защитной детали кромки крыла.
Балку замка осторожно вставить» привернуть.
Установить внизу вентиляционную решетку.
Приставить и прочно закрепить хомутом компенсационный бачок гидроусилителя рулевого механизма.
Подсоединить многоконтактный штекерный разъем главных и противотуманных фар, а также фонарей указателя поворота.
Привернуть замок капота. При этом тягу привода капота проложить з прежнем месте и закрепить.
С 10/93: установить передний бампер и решетку радиатора.
