- 1 — корпус зеркала
Перед снятием демонтировать внутреннюю облицовку двери. Снять крышку -3- и отвернуть 3 винта -2- крепления корпуса зеркала, придерживая его при этом снаружи. В случае электрически регулируемого зеркала разъединить штекерный разъем в передней верхней части двери. После этого снять зеркало наружу.
- 2 — бинт с цилиндрической головкой и сферой
- 3 — крышка
- 4 — ручное управление
- 5 — винт с потайной головкой
- 6 — гофрированный чехол
- 7 — ручка управления
- 8 — стекло зеркала
Крепится в держателе корпуса зеркала. Сперва стекло зеркала отжать от корпуса широкой пластмассовой лопаткой внизу, затем вверху. При этом корпус зеркала защитить от повреждения тряпкой или бумагой. Для установки вставить стекло зеркала в держатель и сильно нажать.
Внимание: Нажимать только в центре стекла и работать обязательно в защитных перчатках. Опасность ранения при возможном разрушении стекла зеркала.
Внимание: При замене отдельных деталей следует убедиться в том, что корпус зеркала -1- и стекло зеркала -8- изготовлены одним производителем (одинаковый фирменный знак производителя на нижней стороне корпуса и соответственно на задней стороне стекла зеркала).

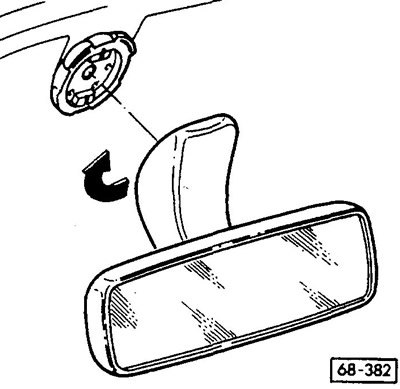

Снятие и установка внутреннего зеркала
Снятие
Пяту внутреннего зеркала повернуть на 15°-20° и открепить.
Установка
Приставить пяту внутреннего зеркала в развернутом положении и повернуть в обратную сторону.
