Разборка и сборка первичного вала коробки передач (VW Passat 2 «B2»)

  • Главная
  • Фольксваген
  • Пассат
  • B2 (1981-1988)
  • Трансмиссия
  • Четырехступенчатая коробка
  • Разборка и сборка первичного вала к…
0
Оглавление: Разборка ↓ Сборка ↓

Разборка



Снять щипцами стопорное кольцо.

Снять с вала упорную шайбу шестерни IV передачи, игольчатый подшипник и шестерню IV передачи.

Снять блокирующее кольцо синхронизатора IV передачи, затем стопорное кольцо синхронизатора.

Спрессовать на прессе скользящую муфту с блокирующим кольцом синхронизатора и шестерней III передачи. Снять игольчатый подшипник шестерни III передачи.

Сборка



Установить на вал игольчатый подшипник и шестерню III передачи.

Проверить износ блокирующих колец синхронизатора, для чего прижать блокирующие кольца синхронизатора к конусам синхронизаторов шестерен и с помощью щупа измерить осевой зазор между торцом блокирующего кольца и торцом зубчатого венца синхронизатора шестерен, который должен быть не менее 0,5 мм. Если зазор меньше, заменить блокирующие кольца синхронизатора.

Установить блокирующее кольцо синхронизатора III передачи.

(Статья перепечатана отсюда: autoinstruction.ru)

Соединить скользящую муфту со ступицей синхронизатора III и IV передач, направив внутренние шлицы ступицы скошенной кромкой к шестерне III передачи. Кольцевая канавка ступицы при этом должна быть обращена к шестерне IV передачи. После установки трех сухарей синхронизатора установить пружины, располагая их разъемы через 120е, при этом изогнутые концы пружин необходимо завести в выемки сухарей.

Напрессовать синхронизатор на первичный вал, повернув блокирующее кольцо синхронизатора III передачи так, чтобы выступы кольца вошли в канавки ступицы скользящей муфты, а скошенная кромка внутренних шлицов ступицы была направлена в сторону шестерни III передачи.



Установить блокирующее кольцо синхронизатора IV передачи и установить стопорное кольцо.

Напрессовать на вал шестерню IV передачи с игольчатым подшипником.

Придвинуть шестерню III передачи и синхронизатор до упора в стопорное кольцо.

Измерить набором щупов осевой зазор шестерни IV передачи, который должен быть в интервале 0,10-0,40 мм. Подобрать соответствующую упорную шайбу, чтобы получить наименьший зазор.

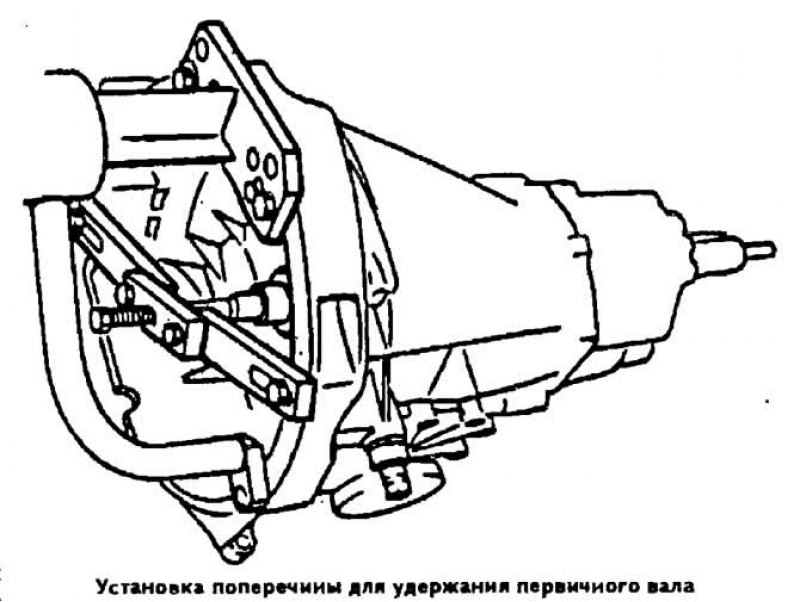

Установить стопорное кольцо.

Установить стопорное кольцо.
Статья проверена экспертом: Евгений Мамаев
