Снятие
Слить охлаждающую жидкость из системы.
Установить коленчатый вал двигателя в положение, соответствующее ВМТ конца такта сжатия поршня 1-го цилиндра, совместив метку на шкиве коленчатого вала с краем выступа «Z» указателя на блоке цилиндров.
Отсоединить провод от минусовой клеммы аккумуляторной батареи.
Снять переднюю защитную крышку ремня привода распределительного вала.
Отпустить болты крепления водяного насоса и ослабить натяжение ремня привода распределительного вала.
Снять ремень привода распределительного вала.
Снять водяной насос.
Установка
Тщательно очистить плоскости разъемов и установить новые прокладки.
Установить водяной насос и навернуть болты крепления.
Установить ремень привода распределительного вала. Убедиться в совмещении установочных меток регулировки механизма газораспределения и правильном натяжении ремня.
Окончательно затянуть болты крепления водяного насоса.
Установить переднюю защитную крышку ремня привода распределительного вала.
Установить и отрегулировать натяжение ремня привода генератора.
Присоединить провод к минусовой клемме аккумуляторной батареи.
Залить охлаждающую жидкость в систему.
Запустить двигатель и удалить воздушные пробки из системы охлаждения, проверить холостой ход двигателя и установку момента зажигания.
Установка термостата

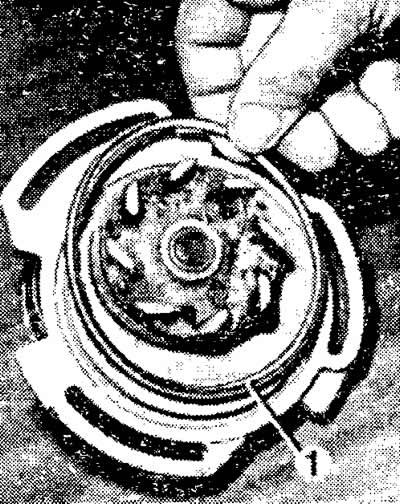

Вид на водяной насос со стороны блока цилиндров: 1 - уплотнительное кольцо

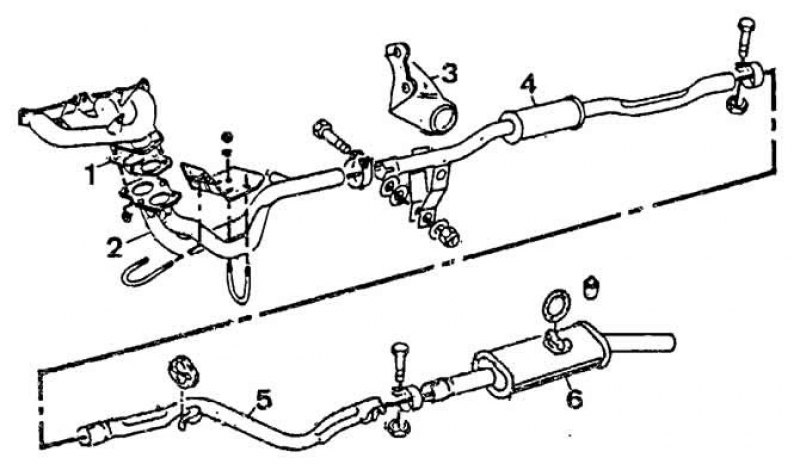

Система выпуска отработавших газов: 1 - прокладка; 2 - приемная труба глушителей; 3 - кронштейн крепления приемной трубы к коробке передач; 4 —дополнительный глушитель; 5 - задняя труба; 6 - основной глушитель.

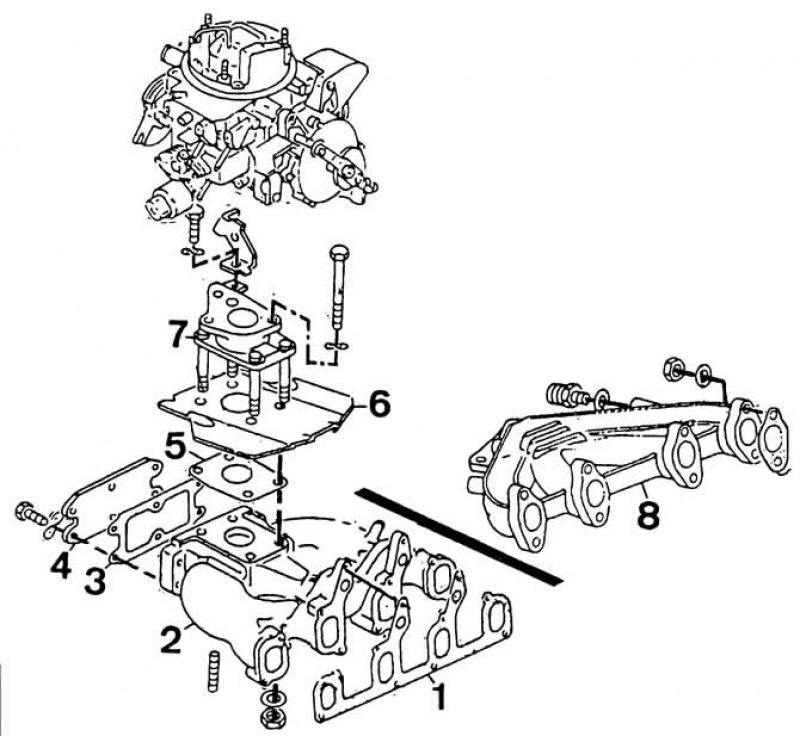

Впускной трубопровод и выпускной коллектор: 1, 3, 5 - прокладки; 2 - впускной трубопровод; 4 - крышка; 6 - теплоизолирующий экран; 7 - кронштейн карбюратора; 8 - выпускной коллектор.
