Для ослабления гайки штока поршня вверху амортизационной стойки в мастерской используется специальное приспособление, чтобы затянуть гайку точным моментом затяжки. В крайнем случае здесь можно действовать накидным ключом.
При этой операции автомобиль должен стоять на колесах.
Снять пластмассовую крышку (2) с верхней части амортизационной стойки.
Пометить положение установки подшипника амортизационной стойки (1) штрихами (стрелки).
Отвернуть гайку штока поршня 22 мм, удерживая при этом шток поршня шестигранным ключом на 7 мм.
Снять подшипник амортизационной стойки после ослабления трех гаек на 13 мм.
Повернуть рулевое колесо так. чтобы шток поршня мог выровняться с тарелкой подшипника. Для этого можно зажать кусок дерева между пружиной и аркой колеса.
Стянуть резиновый буфер со штанги поршня.
Выкрутить гайку крепления патрона амортизатора в глубине стойки с помощью приспособления 2069 (или, как описано), вытащить патрон амортизатора вверх.
Автомобиль с вынутым патроном нельзя теперь двигать, т.к. пружина может вылететь, что очень опасно.
При последующей сборке обратить внимание, чтобы метки на подшипнике амортизационной стойки совпали с метками на амортизационной стойке, в противном случае придется регулировать углы установки передних колес.
[Данные скопированы с ресурса autoinstruction.ru]
Моменты затяжки:
- гайка патрона амортизатора — 18Нм
- гайки на подшипнике амортизационной стойки — 30 Нм
- гайка на штоке поршня амортизатора — 60 Нм
Использовать новые самоконтрящиеся гайки!

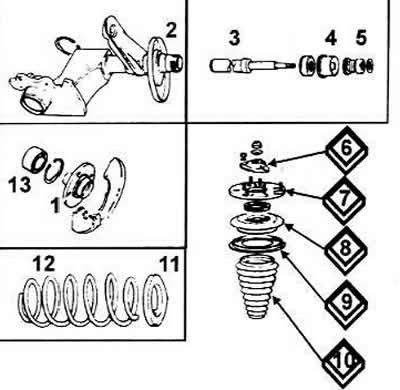

Передняя амортизационная стойка в разобранном виде (ранние модели): 1. Ступица колеса; 2. Корпус амортизационной стойки или корпус колесного подшипника; 3. Амортизатор; 4. Защитный колпак; 5. Буфер (отбойник); 6. Подшипник амортизационной стойки; 7. Тарелка подшипника; 8. Тарелка пружины; 9. Защитное кольцо; 10. Гофрированный чехол; 11. Подкладка; 12. Пружина; 13. Подшипник колеса
Предупреждение: Никогда не разбирать снятую амортизационную стойку, не подстраховав пружину сжимателем в противном случае пружина может неожиданно распрямиться, что очень опасно!
