ТО № 18
Поднять автомобиль сзади.
Снять пластиковый колпачок на внутренней стороне соответствующего колеса сзади на щитке барабанного тормозного механизма.
Посветить карманным фонариком в смотровое отверстие.

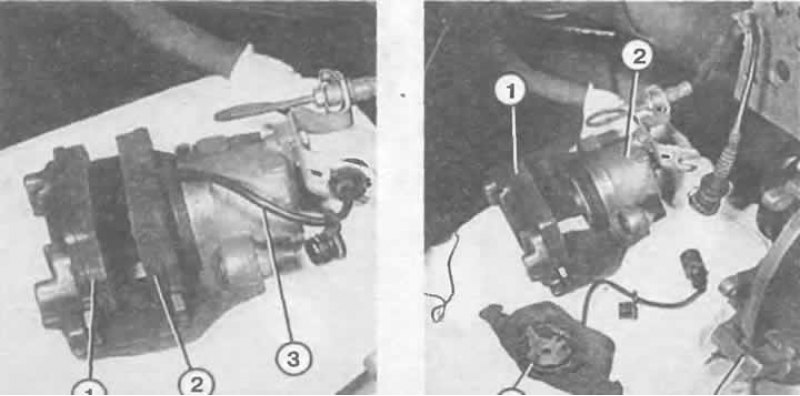

Цифры обозначают:
Слева: 1 - внешняя накладка (прочно приклеена); 2 - внутренняя накладка (вставлена с пружинной защелкой); 3 - провод указателя износа тормозных колодок.
Справа: 1 - внешняя накладка; 2 - суппорт дискового тормозного механизма; 3 - внутренняя накладка с пружинной защелкой; 4 - щит тормозного механизма.
(Материал скопирован с онлайн-ресурса: Autoinstruction.ru)

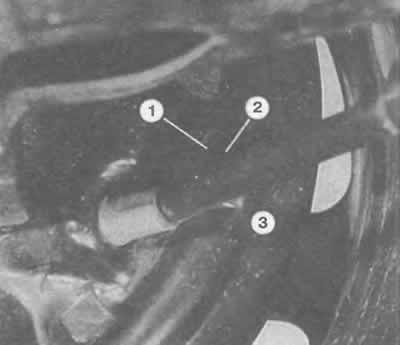

Смотровое отверстие для контроля толщины накладок заднего барабанного тормозного механизма расположено в щитке барабанного тормозного механизма (3) спереди по направлению движения. При снятой крышке видна тормозная колодка (1) с наклеенной на нее фрикционной тормозной накладкой (2).
Износ колодок допустим до 2,5 мм остаточной толщины — без толщины носителя. В противном случае их необходимо менять.
Новые колодки имеют толщину 5,25 мм.
