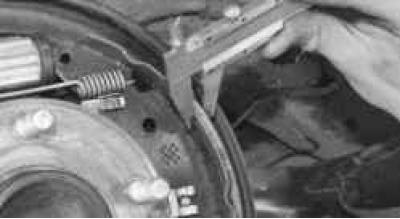

Примечание: Измерить толщину полностью изношенной накладки тормозной колодки с достаточной степенью точности затруднительно. Поэтому измерьте общую толщину колодки и из полученного значения вычтите толщину основания колодки (2,0 мм).
Заменяйте колодки в следующих случаях:
- толщина фрикционных накладок меньше допустимого значения;
- поверхность накладок замаслена;
- фрикционная накладка непрочно соединена с основанием;
- накладки имеют глубокие борозды и сколы.
Предупреждение: Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.
Предупреждение: Колодки заменяйте одновременно в тормозных механизмах обоих задних колес.
Вам потребуются: ключ для гаек колес, пассатижи с тонкими губками, отвертка с плоским лезвием, раздвижные пассатижи с фиксацией.
1. Включите первую передачу и установите упоры под передние колеса.
2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
3. Снимите колесо (см. «Замена колеса») и установите автомобиль на опору.
4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.
5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).
6. Поверните вверх…

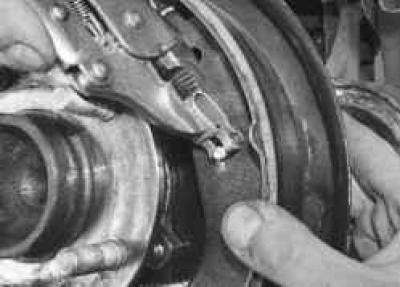

7. …и снимите прижимные скобы обеих тормозных колодок, потянув их на себя.
Предупреждение: Доступ к стойкам прижимных скоб с обратной стороны щита тормоза затруднен. Поэтому проследите, чтобы стойки не сместились вглубь отверстий в щите, и не снимайте стойки без крайней необходимости.
8. Если снимаете изношенные тормозные колодки для замены новыми, предварительно установите регулятор зазоров в исходное положение, для чего отожмите вверх отверткой пружинный упор храпового механизма регулятора…
9. …и, удерживая упор, заверните пассатижами зубчатую гайку регулятора до упора, вращая ее по часовой стрелке.
(Оригинал выложен на портале: «Autoinstruction»)

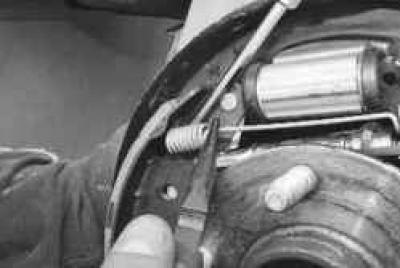

10. Поддев отверткой, отцепите пассатижами от задней колодки отогнутый конец верхней стяжной пружины, отцепите ее второй конец от передней колодки и снимите пружину.
Предупреждение: При работе пассатижами и отверткой будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин.
11. Немного отведите назад заднюю колодку и снимите распорную планку в сборе с регулятором зазора.
12. Переместите тормозные колодки вниз, снимая их с нижнего упора на щите тормоза, чтобы ослабить натяжение нижней стяжной пружины, снимите пружину и переднюю колодку.
13. Переместите назад наконечник удлинителя заднего троса в пазу разжимного рычага так, чтобы он совпал с прорезью в рычаге…
14. …отсоедините наконечник троса от разжимного рычага и снимите заднюю тормозную колодку.
Предупреждение: Сразу после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.
Предупреждение: При снятых колодках не нажимайте на педаль тормоза, так как из рабочего цилиндра будут вытолкнуты поршни и из гидросистемы вытечет тормозная жидкость.
Рис. 9.5. Детали тормозного механизма заднего колеса (показаны детали тормозного механизма с правой стороны): 1 – задняя колодка тормозного механизма заднего колеса; 2 – прижимная скоба; 3 – разжимной рычаг стояночного тормоза; 4 – распорная планка с регулятором зазоров; 5 – верхняя стяжная пружина; 6 – рабочий цилиндр; 7 – удлинитель заднего троса привода стояночного тормоза; 8 – передняя колодка тормозного механизма заднего колеса; 9 – нижняя стяжная пружина
15. Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 9.5). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.
Полезный совет: При каждой разборке тормозного механизма заменяйте прижимные скобы новыми.
Полезный совет: Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.
Примечание: Детали регулятора зазоров левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма — не перепутайте их!
Примечание: Передняя 8 (см. рис. 9.5) и задняя 1 колодки заднего тормозного механизма разные по конструкции (к задней колодке с помощью заклепочной оси присоединен разжимной рычаг стояночного тормоза, а фрикционная накладка передней колодки имеет меньшую длину, но большую толщину, чем у задней колодки). Помимо этого задние тормозные колодки различаются как левые и правые.
16. На места трения передней и задней тормозных колодок о тормозной щит нанесите тугоплавкую смазку для тормозных механизмов.
17. Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.
Предупреждение: Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.
18. Установите тормозной барабан (см. «Снятие и установка тормозного барабана»).
19. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.
20. Установите на место колесо. Проверьте легкость его вращения.
21. Аналогично замените тормозные колодки тормозного механизма другого колеса.
22. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
