Откручивание и прикручивание ведомого диска

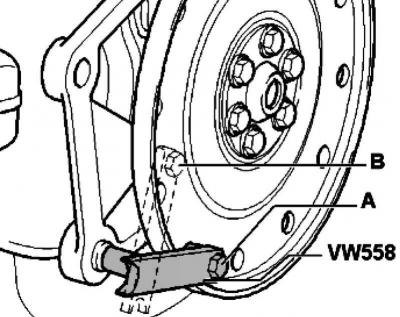

Рис. 2.149. Схема закрепления контропоры
Контропору закрепите с помощью шестигранного болта M8х45 на ведомом диске. Между контропорой и ведомым диском установите две шестигранных гайки M10 (рис. 2.149).
Место установки контропоры А для откручивания, В для затяжки.
Установка ведомого диска

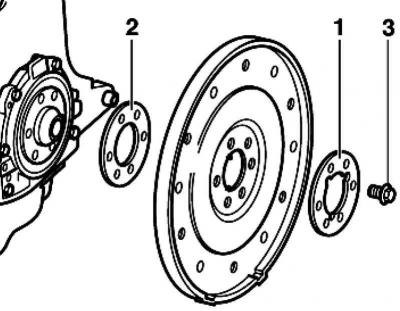

Рис. 2.150. Компоненты ведомого диска
Установите ведомый диск с использованием подкладной шайбы с пазами 1 (рис. 2.150).
Вставьте и затяните с моментом 30 Н·м новые болты 3.

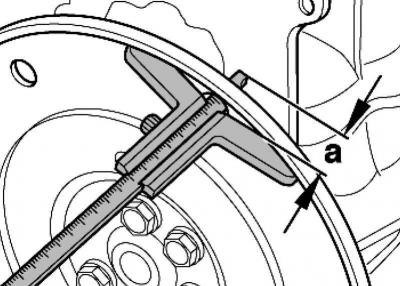

Рис. 2.151. Измерение величины выступания ведомого диска
Величину А измерьте в трёх местах и рассчитать среднее значение (рис. 2.151).
Номинальная величина 19,5–21,1 мм.
Примечание: Она измеряется через отверстие в ведомом диске до фрезерованной поверхности блока цилиндров.
Примечание: Если номинальное значение не достигнуто
Примечание: Ещё раз демонтируйте ведомый диск с использованием компенсационной шайбы 2 (рис. 2.150). Снова затяните болты 3 с моментом 30 Н·м.
Затяните болты с моментом 60 Н·м и довернуть на 90° (1/4 оборота) (дотяжка может выполняться в несколько подходов).
