Примечание: При снятии и установке элементов, находящихся в поле зрения (переключатели, крышки, облицовочные панели и пр.), заклейте места применения инструмента, клина, отвертки и пр., обычным скотчем.
Снятие
Выключите зажигание и все электрические потребители и переведите ключ в положение 0 (предварительный упор).

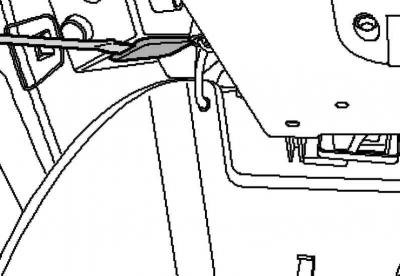

Рис. 7.102. Извлечение плафона подсветки перчаточного ящика
Осторожно подденьте плафон подсветки перчаточного ящика с помощью клина или отвертки (рис. 7.102).
Разблокируйте штекерное соединение и снимите штекер.
Замена лампы
Рис. 7.103. Фиксаторы теплоизоляционного экрана рассеивателя плафона подсветки перчаточного ящика
Разблокируйте фиксаторы 1 и снимите теплоизоляционный экран 2 рассеивателя плафона подсветки перчаточного ящика (рис. 7.103).
Аккуратно извлеките лампу из патрона.
Рис. 7.104. Извлечение лампы
Замените лампу со стеклянным цоколем (12 в, 5 Вт) (рис. 7.104).
Установка
Установка осуществляется в обратной последовательности.
