Рис. 7.43. Компоненты фары головного света: 1 – левый сервопривод корректора фар или правый сервопривод корректора фар; 2 – стопорное кольцо; 3 – левый сервопривод корректора фар или правый сервопривод корректора фар; 4 – стопорное кольцо; 5 – вырез кузова; 6 – колпачок; 7 – левая лампа дальнего света или правая лампа дальнего света; 8 – крепежные болты; 9 – крепежные болты; 10 – регулировочные втулки; 11 – фара; 12 – левая лампа стояночного света или правая лампа стояночного света; 13 – колпачок; 14 – левая лампа ближнего света или правая лампа ближнего света; 15 – колпачок
Снятие фары
Примечание: Отсоединять массу от аккумуляторной батареи не обязательно.
Примечание: На рисунках показано снятие и установка левой фары.
Примечание: Работы по замене левой фары аналогичны работам по замене правой фары.
Примечание: Если фара была демонтирована, то после установки фару необходимо отрегулировать.
Примечание: Если была демонтирована фара с газоразрядными лампами, то после установки необходимо произвести базовую настройку фар.
Выключите зажигание и все электрические потребители и перевести ключ в положение 0 (предварительный упор).
Примечание: Положите ключ зажигания пульта ДУ во время снятия и установки в салон автомобиля во избежание блокировки дверей и самостоятельной активации функций «Coming Home/ Leaving Home (Прибытие домой/ Отбытие из дома)».

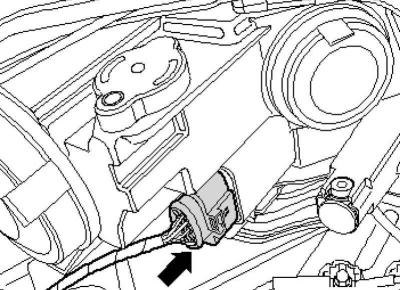

Рис. 7.44. Многоштекерное соединение
Разблокируйте и отсоедините многоштекерное соединение (рис. 7.44).
Снимите решетку радиатора.
Снимите кожух переднего бампера.

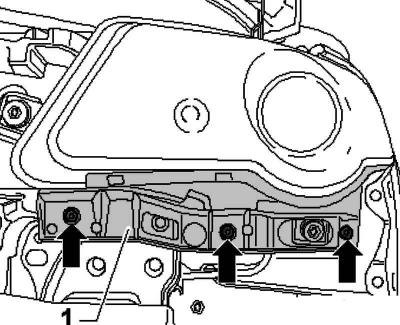

Рис. 7.45. Крепежные болты направляющего профиля
Выкрутите крепежные болты и снимите направляющий профиль 1 (рис. 7.45).

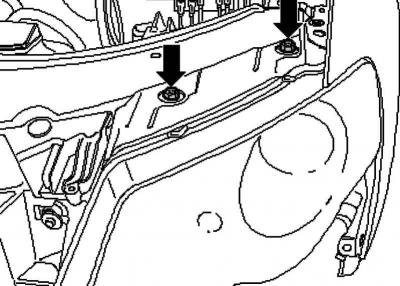

Рис. 7.46. Верхние крепежные болты фары
Выкрутите верхние крепежные болты фары (рис. 7.46).

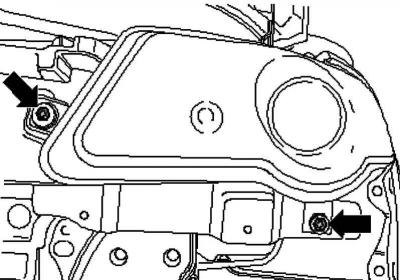

Рис. 7.47. Нижние крепежные болты фары
Выкрутите нижние крепежные болты фары (рис. 7.47).
Источник статьи размещён на портале: autoinstruction
Извлеките фару из выреза кузова.
Установка фары
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
Затяните все крепежные болты с указанными моментами затяжки.
Проверьте установку фары на одинаковые боковые зазоры. В случае если зазоры между фарой и кузовом неравномерные, необходимо откорректировать положение фары.
Проверьте работу фары, включая все ее функции.
