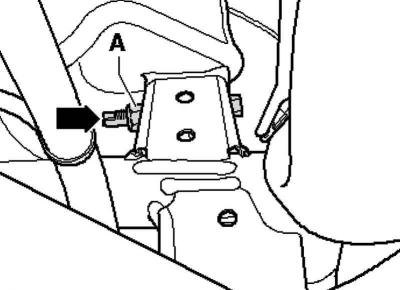

Рис. 4.34. Гайка резьбового соединения верхнего поперечного рычага с подрамником
Ослабьте гайку а резьбового соединения верхнего поперечного рычага с подрамником (рис. 4.34).
Отрегулируйте развал, вращая шестигранник эксцентрикового болта.
Примечание: Максимальный диапазон регулировки составляет 90° влево или вправо от среднего положения.
Затяните гайку А (рис. 4.34).
Для этого используйте накидной гаечный ключ.
При использовании накидного гаечного ключа затяните гайку с моментом 65 Н·м.

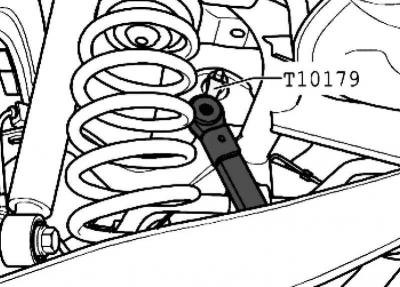

Рис. 4.35. Затягивание гайки
После затяжки гайки а (рис. 4.35) еще раз проверьте значение развала.
