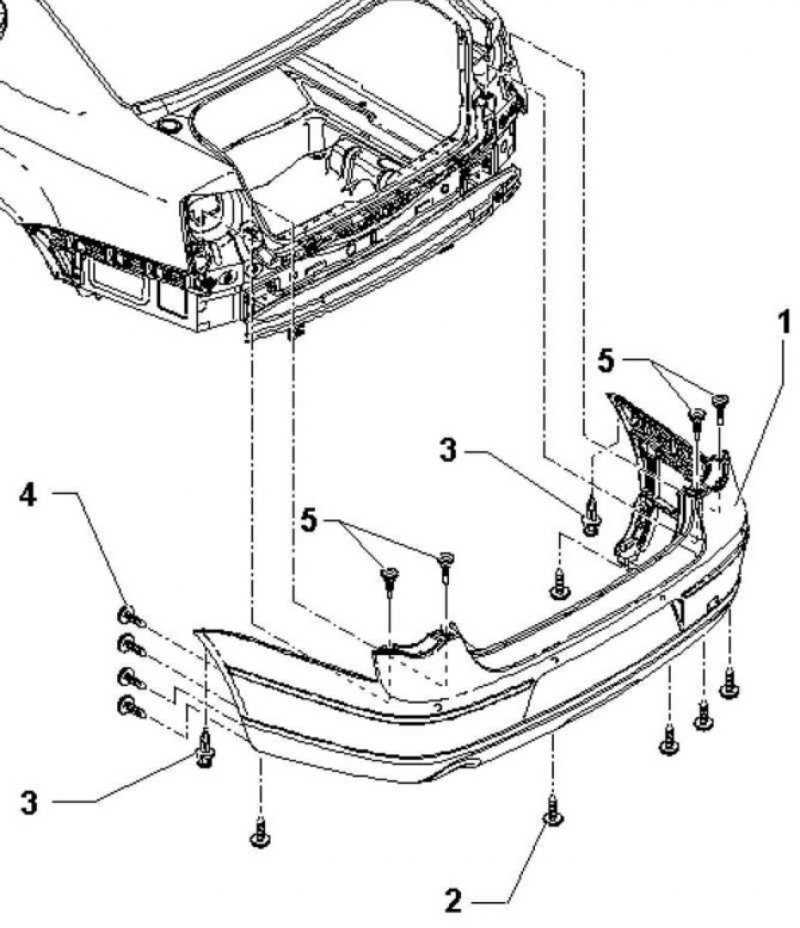

Рис. 8.3. Компоненты заднего бампера: 1 – облицовка заднего бампера; 2 – винт; 3 – заклёпка с насечкой; 4 – винт; 5 – винт
Примечание: В зависимости от варианта модели при снятии и установке облицовки заднего бампера необходимо учитывать незначительные отклонения.
Снятие

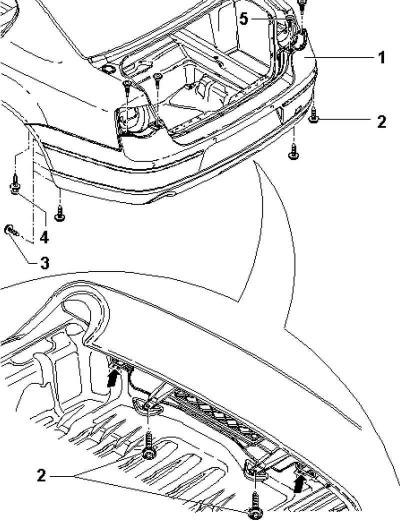

Рис. 8.4. Снятие заднего бампера
Снимите задние фонари в крыле.
Выкрутите винты 3 в зоне подкрылка слева и справа.
С помощью отвертки извлеките заклепку с насечкой 4 в зоне подкрылка слева и справа.
Выкрутите винты 2 снизу и освободить зажим слева и справа.
В зависимости от конструкции выпускной системы справа и слева по бокам облицовки имеются заклепки.
Выкрутите винты 5 слева и справа под задними фонарями.
Дальнейшее снятие возможно только при помощи второго механика.
Извлеките облицовку заднего бампера параллельно из направляющих профилей в крыльях.
Отсоедините имеющиеся электрические соединения.
Установка
Установка осуществляется в обратной последовательности.
Следите за параллельностью и величиной зазоров
