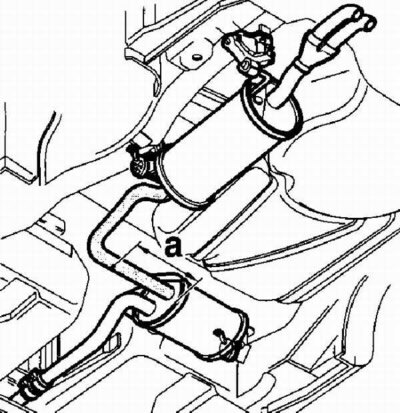

Место рассоединения труб выхлопной системы на переднеприводных автомобилях с четырех- и пятицилиндровыми двигателями кроме двигателей 150 л. с.
- А = 140–150 мм

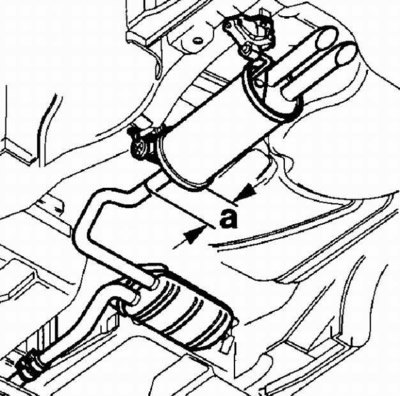

Место рассоединения труб выхлопной системы на переднеприводных автомобилях с двигателем 150 л. с.
- А = 160–170 мм для пятицилиндровых двигателей.
- А = 160–180 мм для двигателей с турбонагнетателем.

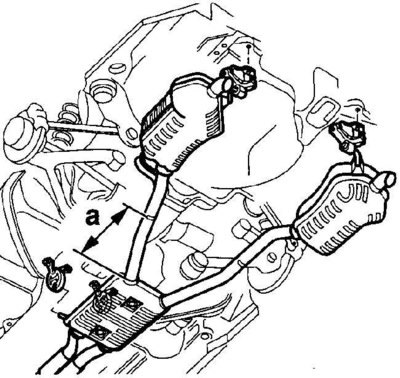

Место рассоединения труб выхлопной системы на полнопривод ных автомобилях и автомобилях с двигателем 6V
Оригинал найдёте на этом ресурсе [www.Autoinstruction.ru]
- А = 244 мм
Если рассоединение труб выхлопной системы затруднено, воспользуйтесь одним из нижеизложенных методов:
- перережьте трубу выхлопной системы на расстоянии 5 см за крепежной скобой. Вдоль оси распилите оставшийся отрезок трубы и сбейте его, используя молоток и зубило;
- используя автогенный сварочный аппарат, разогрейте соединение труб и разъедините трубы.
Поднимите автомобиль и закрепите на подставках.
Переднеприводные автомобили с четырех- и пятицилиндровыми двигателями кроме двигателей 150 л. с.
Место рассоединения труб выхлопной системы находится на расстоянии 140–150 мм от центрального глушителя, см. рис. Место рассоединения труб выхлопной системы на переднеприводных автомобилях с четырех- и пятицилиндровыми двигателями кроме двигателей 150 л. с.
Переднеприводные автомобили с двигателями 150 л. с.
Место рассоединения труб выхлопной системы находится на расстоянии до дополнительного глушителя на моделях с пятицилиндровыми двигателями 160–170 мм, а на двигателях с турбонаддувом 1,8-I около 160–180 мм, см. рис. Место рассоединения труб выхлопной системы на переднеприводных автомобилях с двигателем 150 л. с.
Полноприводные автомобили и автомобили с двигателем 6V
Место рассоединения труб выхлопной системы находится на расстоянии 244 мм от центрального глушителя, см. рис. Место рассоединения труб выхлопной системы на полноприводных автомобилях и автомобилях с двигателем 6V.
В указанном месте перережьте трубу выхлопной системы.
Освободите глушитель из резиновых подвесок и извлеките его из-под автомобиля.
Установка
1. Установите глушитель в резиновых подвесках.
2. Для соединения труб выхлопной системы необходимо использовать новые зажимные скобы.
3. Проверьте положение глушителя и при необходимости, поверните его таким образом, чтобы расстояние между глушителем и днищем автомобиля было не менее 25 мм.
4. Затяните гайки крепления зажимной скобы моментом 40 Нм.
