Снятие

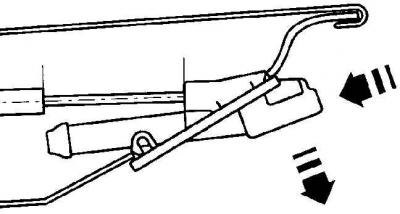

Направление нажатия на сопла омывателя ветрового стекла для снятия его с капота
1. Откройте капот.
2. Рукой нажмите на сопла распылителя в направлении движения автомобиля и в этом положении переместите сопла вниз и извлеките его из капота, см. рис. Направление нажатия на сопла омывателя ветрового стекла для снятия его с капота.
3. Отсоедините от сопла шланг подачи жидкости.
4. Отделите от капота провод обогревателя сопла омывателя ветрового стекла и отсоедините электрический разъем от обогревателя.
Установка
1. Оденьте на сопла шланг подачи жидкости.
2. Подсоедините электрический разъем к обогревателю сопла и закрепите провод на капоте.
3. Нажимая на сопла омывателя, зафиксируйте его в капоте.
4. Проверьте направление струи жидкости, распыляемой на ветровое стекло и, при необходимости, отрегулируйте сопла омывателя.
Регулировка

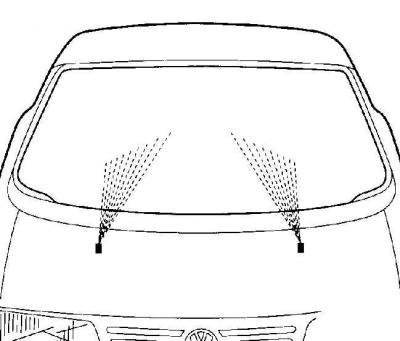

Правильное распыление жидкости на ветровое стекло

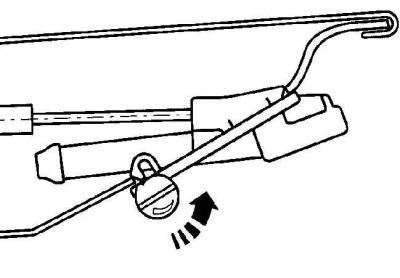

Расположение эксцентрика для регулировки распыляемой струи жидкости по высоте
(Статья перепечатана с ресурса: www.autoinstruction.ru)

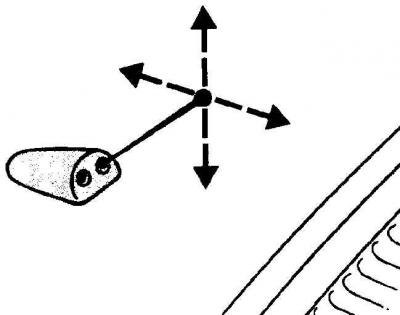

Направление поворота жиклеров в соплах омывателя заднего стекла на моделях Универсал

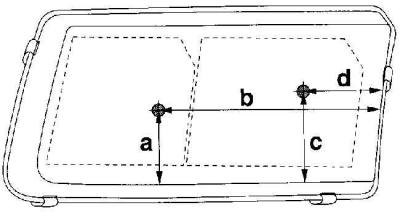

Расположение точек подачи жидкости на стекло левой фары
- А = 60 мм
- В = 205 мм
- С = 75 мм
- D = 80 мм
На автомобилях, изготовленных до XII.96 положение сопел омывателя не регулируется. Если струя жидкости, распыляемой соплами, находится на разной высоте ветрового стекла, необходимо заменить сопла омывателя на регулируемые сопла омывателя, которые устанавливаются на моделях с I.97 г., см. рис. Правильное распыление жидкости на ветровое стекло.
На автомобилях, изготавливаемых с I.97 устанавливаются регулируемые сопла омывателей, которые позволяют регулировать по высоте распыляемую струю жидкости. Для этого в основании сопла установлен эксцентрик. При повороте эксцентрика против часовой стрелки струя жидкости, распыляемая соплом, поднимается вверх, см. рис. Расположение эксцентрика для регулировки распыляемой струи жидкости по высоте.
Сопла омывателя заднего стекла на моделях Универсал должно подавать струю жидкости в центр заднего стекла. Направление струи можно регулировать, поворачивая жиклеры иглой или хвостовиком сверла диаметром 0,8 мм, см. рис. Направление поворота жиклеров в соплах омывателя заднего стекла на моделях Универсал.
Если направление струи жидкости, распыляемой соплом не регулируется, или струя жидкости неравномерна, замените сопла омывателя.
При необходимости, продуйте сопла омывателя сжатым воздухом. Для этого снимите сопла и продувайте его со стороны подсоединения шланга.
Внимание: Не продувайте сопла в направлении, обратном подаче жидкости.
Отрегулируйте сопла омывателей фар таким образом, чтобы жидкость распылялась на стекло фар в точках, показанных на рис. Расположение точек подачи жидкости на стекло левой фары.
