Элементы крепления капота
- 1 - капот,
- 2 - стойка,
- 3 - шланг,
- 4 - зажим,
- 5 - сопла омывателя,
- 6 - кожух шарнира,
- 7 - винт, 6 Нм,
- 8 - шарнир,
- 9 - болт, 25 Нм,
- 10 - резиновый упор капота. Изменяя высоту упора путем его вращения, изменяется высота установки передней части капота,
- 11 - резиновый буфер,
- 12 - направляющая капота

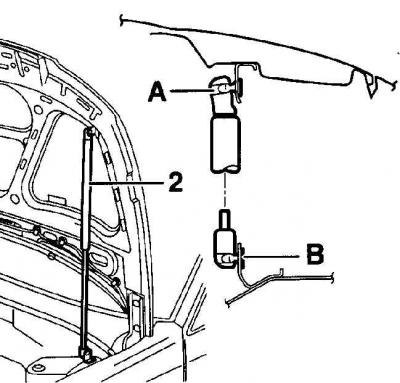

Расположение и крепление пневматической опоры капота
- А - пружинная скоба верхнего крепления опоры,
- В - пружинная скоба нижнего крепления опоры,
- 2 - пневматическая опора
Участок опоры Х, за который необходимо зажимать опору в тисках
- Х=50 мм
Снятие
1. Откройте капот и подложите чистую ветошь под углы капота, чтобы защитить лакокрасочное покрытие автомобиля при снятии капота.
2. Отсоедините шланг от сопла омывателя и электрические разъемы. Привяжите к шлангу и электрическому разъему тонкий длинный шнур. Вытяните из капота электропроводку и шланг, и отвяжите от них шнур, оставляя его в капоте. В дальнейшем шнур потребуется для затягивания в капот электропроводки и шланга.
3. Используя маркер, отметьте положение шарниров на капоте.
4. Попросите помощника поддержать капот в открытом положении и отсоедините от капота пневматическую опору капота. Для этого лезвием отвертки приподнимите пружинную скобу и снимите верхнюю часть опоры со сферического шарнира на капоте. Если необходимо снять пневматическую опору капота с автомобиля, аналогичным образом снимите нижнюю часть опоры, см. рис. Расположение и крепление пневматической опоры капота.
5. При снятии пневматической опоры капота не извлекайте полностью пружинную скобу из шарового шарнира, так как в противном случае пружинная скоба будет деформирована, и придется производить замену пневматической опоры.
6. Если будет устанавливаться новая пневматическая опора, то для утилизации старой опоры из нее необходимо удалить газ. Для этого закрепите опоры в тисках за участок Х, показанный на рис. Участок опоры Х, за который необходимо зажимать опору в тисках. Во избежание несчастного случая обязательно зажимайте опору за указанный участок. На расстоянии, равном 1/3 длины, распилите корпус пневматической опоры. При распиливании опоры для защиты глаз используйте очки.
7. Вывинтите винты, крепящие кожух шарнира капота и снимите кожух.
8. Отвинтите болты крепления левого и правого шарниров капота и, соблюдая осторожность, снимите капот.
9. Проверьте состояние шарниров капота на наличие люфта и износа и, при необходимости, замените их.
Установка
1. Используя двух помощников, установите капот и ввинтите болты крепления шарниров капота от руки. Выровняйте шарниры капота в соответствии с ранее сделанными метками и затяните болты крепления капота.
2. Закрепите пневматический упор на капоте, для чего с силой нажмите упор до фиксации его на сферическом шарнире капота.
3. Привяжите к шнуру электрический разъем и шланг омывателя и втяните их в капот.
4. Оденьте шланг на сопла омывателя ветрового стекла.
