Примечание. Перед снятием оптического элемента фары установить автомобиль перед какой-либо поверхностью (например. стеной), включить фары и нанести на эту поверхность метки положения световых пучков ближнего и дальнего света фар, а также нанести на пол метки положения всех четырех колес автомобиля с тем, чтобы после установки оптического элемента фары восстановить прежнюю регулировку световых пучков. При снятии и установке руководствоваться подетальным видом блок-фары (рис. 9-12).

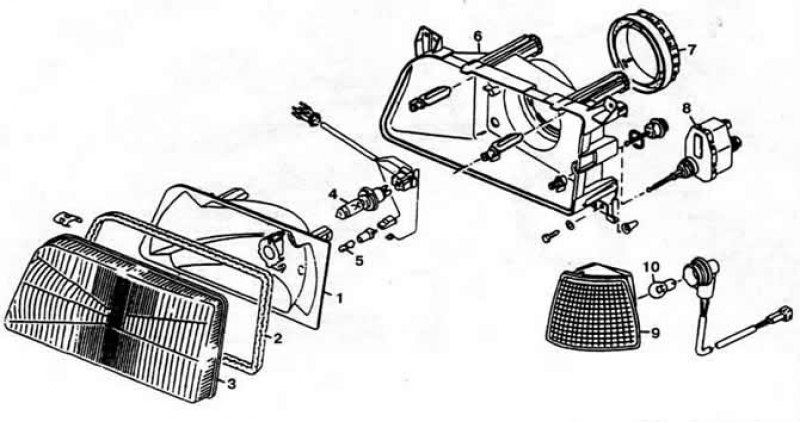

Рис. 9-12. Детали блок-фары: 1 - отражатель; 2 - прокладка; 3 - рассеиватель; 4 - двухнитевая лампа фары; 5 - лампа габаритного света; 6 - кожух; 7 - колпачок; 8 - серводвигатель корректора фар; 9 - указатель поворота; 10 - лампа.

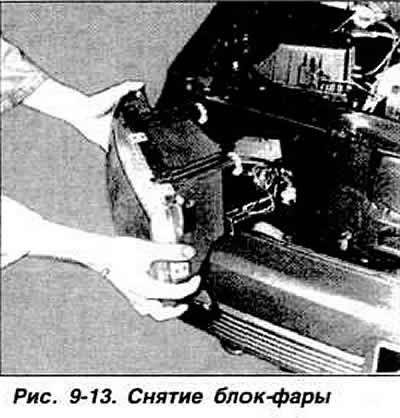

Для снятия отсоединить облицовку радиатора, как указано выше. Отвернуть четыре винта крепления блок-фары. Отсоединить разъемы проводов фары и указателя поворота. Выдвинуть вперед блок-фару (рис. 9-13). Нажать на штифт крепления указателя поворота к фаре. Отсоединить указатель поворота от фары, потянув за него вперед.
Для установки присоединить указатель поворота к фаре. Присоединить разъемы проводов фары и указателя поворота. Установить на место блок-фару. Завернуть четыре винта крепления блок-фары. Установить облицовку радиатора, как указано выше. Отрегулировать световой пучок фар.
