Внимание: С 10/93 для снятия серийно установленных радиоприемников требуется измененный инструмент.
Снятие
Зажигание выключить.
Отсоединить провод массы (-) аккумулятора.
Внимание: При отсоединении аккумулятора имеющиеся в запоминающих устройствах (в радио и в блоках управления) коды неисправностей соответственно стираются. В автомобили VW PASSAT серийно устанавливаются радиоприемники с кодированием предупредительной и противоугонной системы. Кодирование противоугонной системы препятствует несанкционированному ее отключению при нарушении электроснабжения. Нарушение электроснабжения происходит, например, при отсоединении аккумулятора, при снятии радиоприемника или перегорании его предохранителя. В случае, если радио закодировано, перед отсоединением аккумулятора следует убедиться в наличии в Вашем распоряжении радиокода. Если код неизвестен, то снова подключить радио может только мастерская VW.
Индивидуальный номер кода указан в руководстве по эксплуатации радио. Этот код не должен храниться в автомобиле.
Радио до 9/93

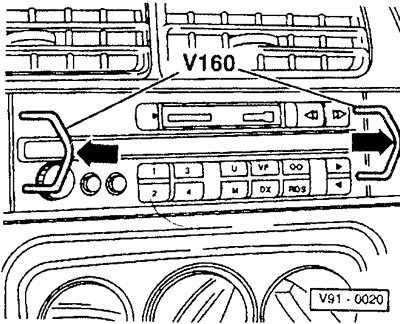

Оба съемника вставить в отверстия слева и справа передней платы. Если отверстий нет, снять ручки регулировки и облицовку.
Вынимать радио равномерно, без перекосов, одновременно отжимая съемники наружу.
Радио с 10/93

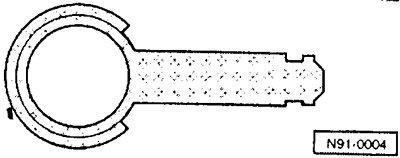

Для снятия требуются два съемника 3316.

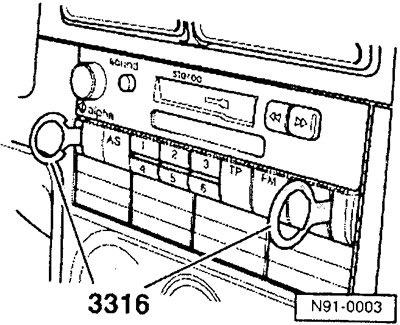

Съемники вставить в прорези, пока они не зафиксируются.
Вытащить радио за проушины съемников из панели приборов.
Внимание: При снятии радио съемники не должны отжиматься в сторону или перекашиваться.
Съемники вытащить. Для этого боковые фиксирующие выступы на радио нажать внутрь.
У снятого радио съемники вытащить. Для этого боковые фиксирующие выступы на радио нажать внутрь.
Разъединить штекерные разъемы громкоговорителя и антенны, а также многоконтактный штекер электропитания.
Если радио подключается не с помощью много контактных штекерных разъемов, провода перед снятием пометить, чтобы не перепутать их при подключении.
Установка
Соединить с задней стороны радиоприемника электрические разъемы.
Вжать радио в нишу панели приборов до фиксации его удерживающими пружинами.
Присоединить провод массы аккумулятора.
Включить радио и проверить его работу. Если установлено радио с кодированием предупредительной и противоугонной системы, то предварительно ввести код.
