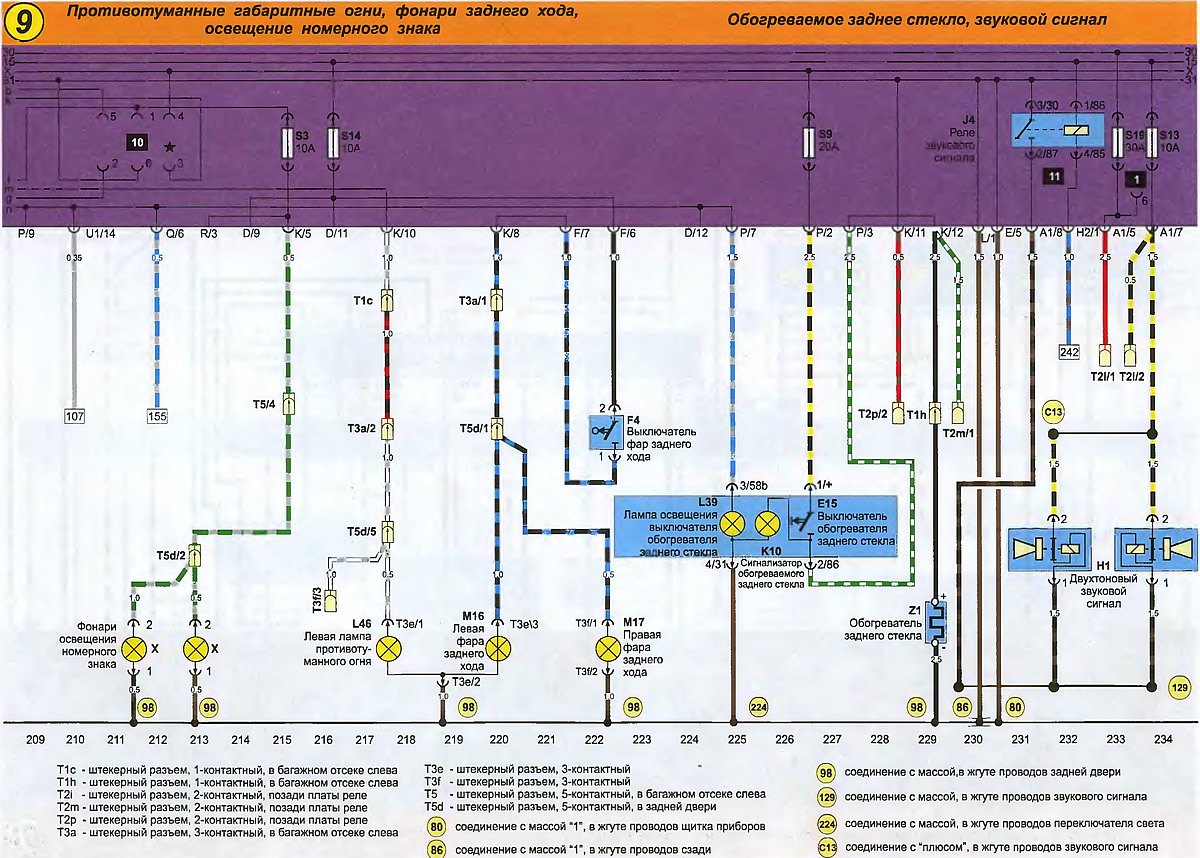

Обогреваемое заднее стекло, звуковой сигнал (Volkswagen Passat 3 «B3»)

0

T1c - штекерный разъем. 1-контактный в багажном отсеке слева
T1h - штекерный разъем 1-контактный, в багажном отсеке слева
T2i - штекерный разъем, 2-контактный, позади платы реле
12m - штекерный разъев 2-контактный позади платы реле
Т2p - штекерный разъем 2-контактный позади платы реле
Т3a - штекерный разъем 3-контактный в багажном отсеке слева
Т3e - штекерный разъем, 3-контактный
T3f - штекерный разъем, 3-контактный
Т5 - штекерный разъем, 5-контактный, в багажном отсеке слева
T5d - штекерный разъем, 5-контактный, в задней двери

(80) соединение с массой "1", в жгуте проводов щитка приборов
(86) соединение с массой "1", в жгуте проводов сзади
(98) соединение с массой.в жгуте проводов задней двери
(129) соединение с массой, в жгуте проводов звукового сигнала
(224) соединение с массой в жгуте проводов переключателя света
(C13) соединение с "плюсом" в жгуте проводов звукового сигнала
