Примечание: с 10/93 облицовка двери изменена, аналогом являются облицовки передних дверей.
Неразъемная облицовка
- 1 — кнопка запирания
Отвернуть с штанги.
- 2 — розетка
- 3 — декоративная накладка
- 4 — ручка стеклоподъемника
Расположение при полностью закрытом оконном стекле: 45° ±12°.
- 5 — внутренняя ручка двери
- 6 — декоративная накладка
Для привода замка двери изнутри.
- 7 — облицовка
- 8 — зажим облицовки
- 9 — удерживавший уголок
- 10 — звукоизоляционная прокладка

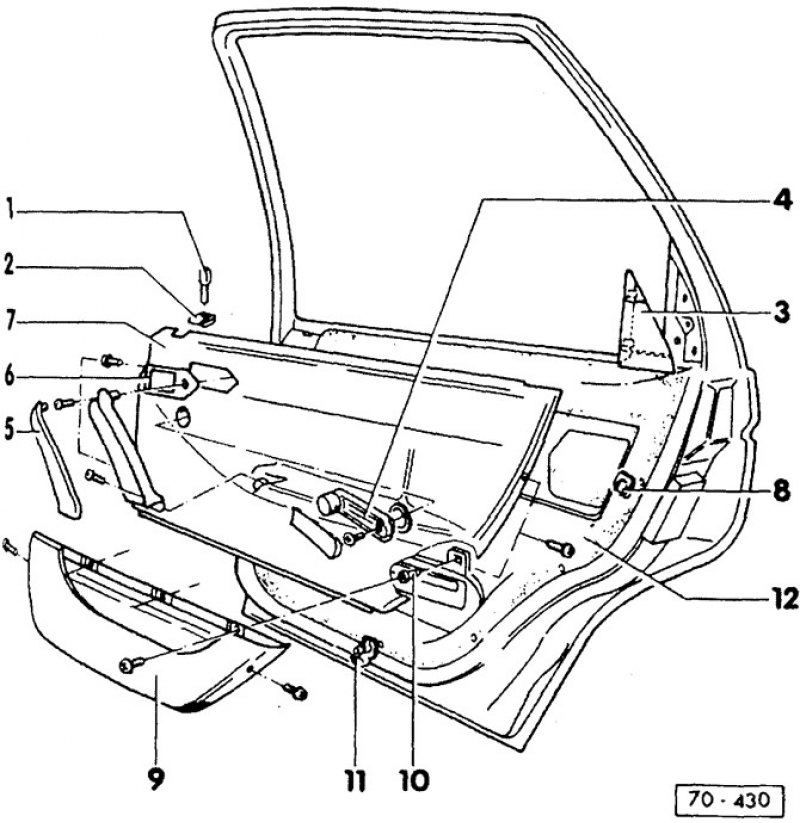

Облицовка из двух частей
- 1 — кнопка запирания
Отвернуть с штанги.
- 2 — розетка
- 3 — декоративная накладка
- 4 — ручка стеклоподъемника
Расположение при полностью закрытом оконном стекле: 45° ±12°.
- 5 — внутренняя ручка двери
- 6 — декоративная накладка
Для привода замка двери изнутри.
- 7 — облицовка
Вставляется в карман двери
- 8 — зажим облицовки
- 9 — карман двери
Демонтаж возможен лишь при снятой облицовке.
- 10 — вставная гайка
- 11 — удерживавший уголок для кармана двери
- 12 — звукоизоляционная прокладка
