Люк с механическим приводом

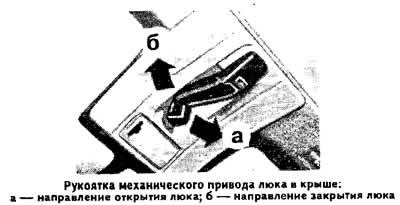

Люк открывается и закрывается с помощью рукоятки, расположенной на крыше кузова между противосолнечными козырьками. После закрытия люка рукоятка фиксируется в среднем положении. Для снятия блокировки рукоятки, нажимая на кнопку «PRESS» («Нажать»), повернуть рукоятку. Чтобы открыть люк, нажать на кнопку «PRESS» и повернуть рукоятку против часовой стрелки. Чтобы закрыть люк, повернуть рукоятку по часовой стрелке. Для приоткрытия задней кромки люка необходимо при закрытом люке нажать на кнопку фиксатора и повернуть рукоятку по часовой стрелке. Для закрытия задней кромки люка повернуть рукоятку против часовой стрелки.
Примечание. После пользования рукояткой каждый раз возвращать ее в гнездо.
Люк с электроприводом

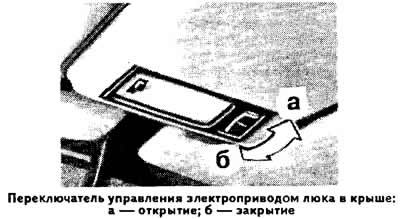

Переключатель управления электроприводом люка расположен справа от плафона освещения салона между противосолнечными козырьками. Чтобы открыть люк, нажать на заднюю часть переключателя. Чтобы закрыть люк, нажать на переднюю часть переключателя. Для приоткрытия задней кромки люка необходимо при закрытом люке нажать на переднюю часть переключателя. Для закрытия задней кромки люка нажать на заднюю часть переключателя.
Примечание. При переходе от положения «сдвижной люк» к положению «поворотный люк» и обратно отпустить кратковременно переключатель в момент закрытия люка.
В случае неисправности электропривода люка он открывается следующим образом:
- снять рамку облицовки плафона и переключателя электропривода люка, введя лезвие отвертки из возимого комплекта инструментов и отщелкнув крышку;
- снять плафон;
- извлечь переключатель, вытолкнув его изнутри;
- через отверстие нажать на две расположенные спереди пружины и снять облицовку;

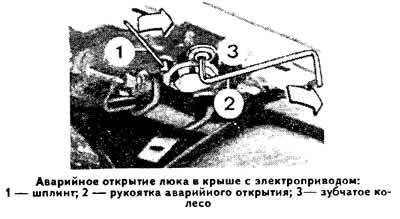

- отсоединить шплинт 1 (см. фото) и повернуть его назад;
- вынуть рукоятку 2, находящуюся на обратной стороне облицовки, вставить ее в зубчатое колесо 3 и повернуть его в сторону открытия люка.
