2. Схема автомобилей Passat С, CL, GL, GL5 и Santana LXy GX и GX5 1982 года VW Passat 2
«B2»
Главная
Фольксваген
Пассат
1981-1988, бензин
Электрооборудование
Электрические схемы
0

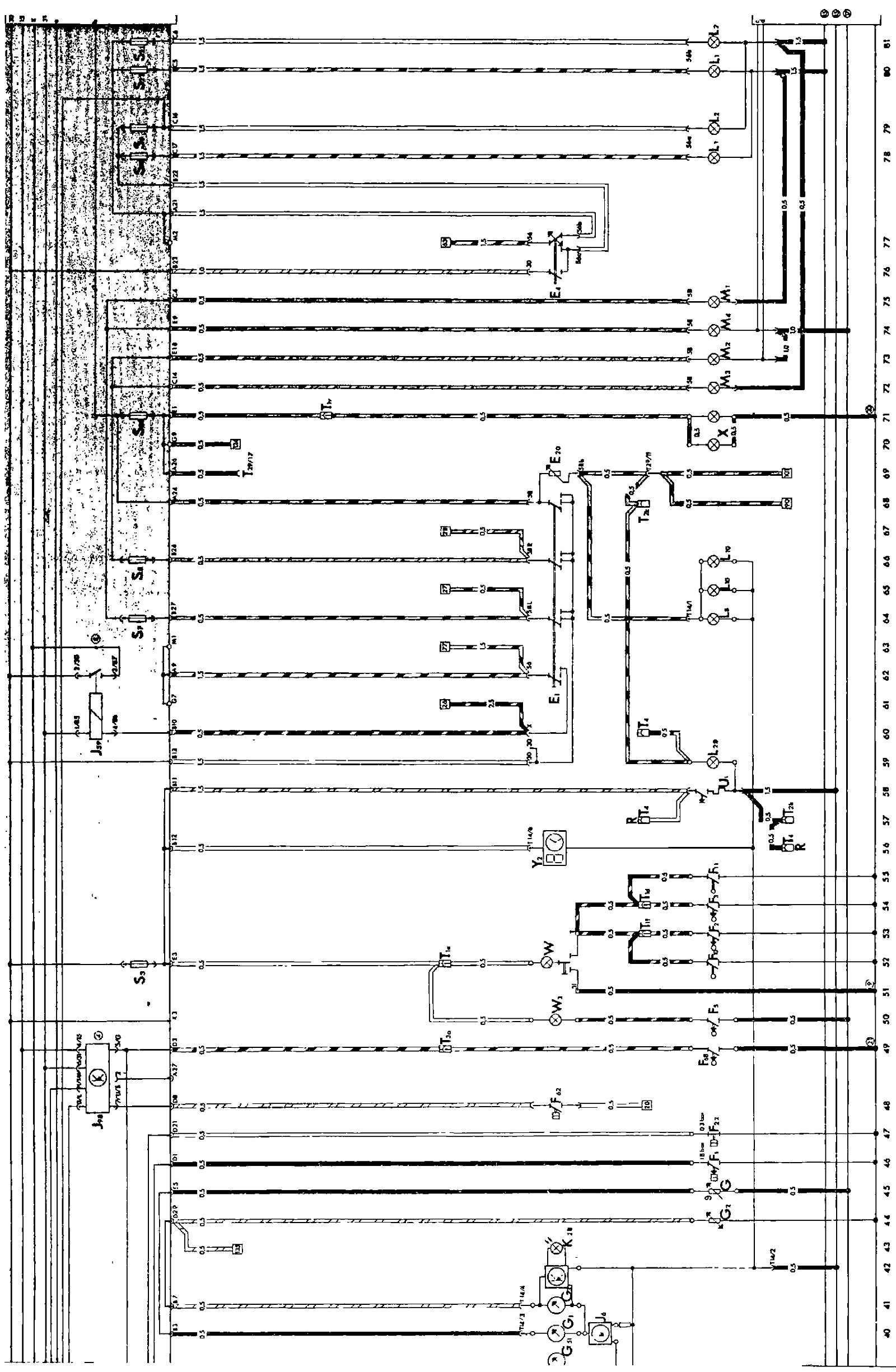

Схема 2. Электрооборудование автомобилей Passat С, CL, GL, GL5 и Santana LXy GX и GX5 1982 модельного года (кроме автомобилей с двигателем DS) и 1983 модельного года (кроме автомобилей с двигателями FZ, ЕР и DS).
Смотрите обозначения к схемам →
Открыть большую картинку в новой вкладке »
Продолжение схемы 2
Открыть большую картинку в новой вкладке »
Продолжение схемы 2
Открыть большую картинку в новой вкладке »
Продолжение схемы 2
Открыть большую картинку в новой вкладке »
Схема 6. Дополнение к схеме 2
Особенности схемы электрооборудования автомобилей с двигателями FZ и ЕР 1983 модельного года.
◀ Предыдущая
Фольксваген Пассат Б2: Электрические схемы
Следующая ▶
1. Схема электрооборудования автомобилей Passat L, S, L5, GL и GLS 1981 модельного года
Легенда схемы электрооборудования автомобилей Volkswagen «Passat» и «Santana»
3. Схема электрооборудования автомобилей Passat C, CL, GL и Santana LX, GX 1984 года
4. Схема автомобилей Passat CL5 и GL5 и Santana LX5 и GX5 1984 модельного года
7. Особенности схемы электрооборудования автомобилей с двигателем DS 1983 года
8. Особенности схемы электрооборудования автомобилей с двигателем JS
9. Особенности схемы электрооборудования автомобилей «Formule E» 1981 и 1982 годов
10. Особенности схемы электрооборудования автомобилей «Formule E» 1983 года
11. Особенности схемы электрооборудования «Formule Е» с номером шасси 32 В 087 125
12. Особенности схемы электрооборудования Santana «Formule Е» с 1983 года
13. Особенности схемы автомобилей с автоматической трансмиссией до августа 1982
14. Особенности схемы автомобилей с автоматической трансмиссией с августа 1982 года
