Примечание. При износе фрикционной накладки одной из колодок до минимально допустимой толщины необходимо заменить одновременно обе пары тормозных колодок. Использовать только колодки предписанной заводом-изготовителем марки.
Снятие
Снять тормозной барабан (см. раздел «Задняя подвеска»).
Снять плоскогубцами стопорные шайбы 1 направляющих пружин колодок.
Вывести руками тормозные колодки 2 из нижней опоры.
Снять нижнюю стяжную пружину 3.
Отсоединить от рычага 5 трос 4 привода стояночного тормоза.
Отсоединить плоскогубцами натяжную пружину 6 от рычага 7 устройства автоматической регулировки зазора между колодками и барабаном. Отстегнуть верхнюю стяжную пружину 8 колодок.
Снять тормозные колодки.
Зажать разжимную планку 9 привода стояночной тормозной системы в тисках вместе с прижимной тормозной колодкой и отсоединить буферную пружину 10.
Зажать поршни колесного цилиндра специальными щипцами или зафиксировать их проволокой.
Установка
Установить новые тормозные колодки на щит тормоза.
Подсоединить буферную пружину 10 и установить прижимную тормозную колодку на разжимную планку 9 колодок.
Установить рычаг 7 выступом в сторону щита тормозного механизмы.
Установить отжимную тормозную колодку с рычагом 5 привода стояночного тормоза на разжимную планку.
Подсоединить верхнюю стяжную пружину 8.
Подсоединить трос к рычагу привода стояночного тормоза.
Установить тормозные колодки на поршни колесного цилиндра.
Установить тормозные колодки на нижней опоре.
Подсоединить натяжную пружину 6 к рычагу 7.
Установить направляющие пружины и стопорные шайбы колодок.
Установить барабан и отрегулировать зазор в подшипниках ступицы колеса, как указано в разделе «Задняя подвеска».
Нажать один раз до отказа на педаль тормоза для автоматической установки зазора между колодками и барабаном.
Снятие и установка колесного цилиндра
Снять тормозные колодки, как указано выше.
Отсоединить тормозной шланг от штуцера для прокачки колесного цилиндра.
Отвернув болты крепления колесного цилиндра, снять цилиндр.
Очистить детали и проверить их состояние. Заменить поврежденные или изношенные детали.
Установить на место колесный цилиндр.
Завернуть и затянуть болты крепления цилиндра.
Подсоединить к штуцеру для прокачки цилиндра тормозной шланг.
Установить тормозные колодки и барабан.
Прокачать гидропривод тормозов.
Тормозной механизм заднего колеса: 1 - стопорные шайбы направляющих пружин колодок; 2 - тормозные колодки; 3 - нижняя стяжная пружина; 4 - трос привода стояночного тормоза; 5 - рычаг привода стояночного тормоза; 6 - натяжная пружина устройства автоматической регулировки зазора между колодками и барабаном; 7 - рычаг автоматической регулировки зазора; 8 - верхняя стяжная пружина; 9 - разжимная планка; 10 - буферная пружина.

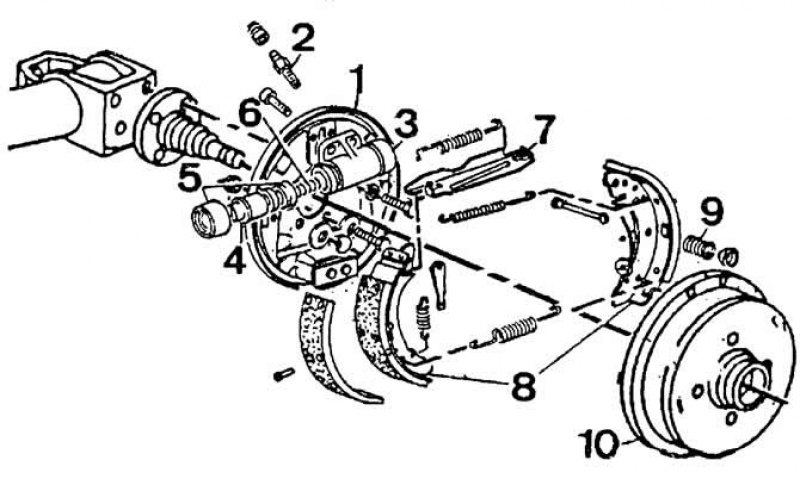

Детали тормозного механизма заднего колеса: 1 - щит тормоза; 2 - штуцер для прокачки гидропривода; 3 - колесный цилиндр; 4 - поршень цилиндра; 5 - защитный колпачок и манжета; 6 - пружина; 7 - разжимная планка; 8 - тормозные колодки; 9 - направляющая пружина; 10 - барабан, выполненный заодно со ступицей колеса.
