Проверка сигнала во вторичной цепи статической системы распределения зажигания (BMW X5 E53)

0

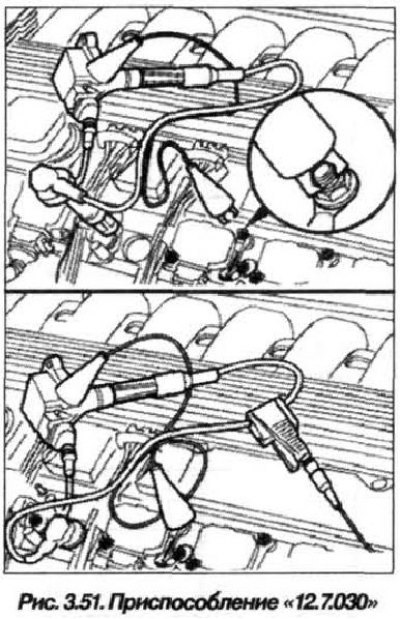

Для проверки сигнала во вторичной цели статической системы распределения зажигания необходимо приготовить приспособление «12.7.030». Снять катушку зажигания. Присоединить приспособление «12.7.030» (рис. 3.51) к измеряемой катушке зажигания и свече зажигания.

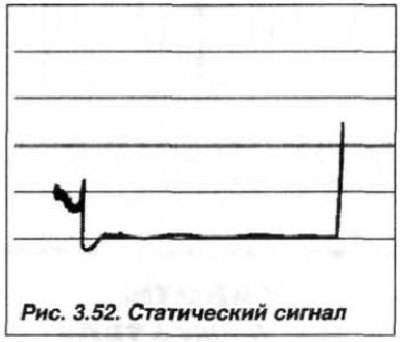

Зажать клемму для замера тока высокого напряжения на проводе высокого напряжения. Зажать провод массы адаптера с массой автомобиля и массой катушки зажигания. Подсоединить диагностический разъем (стрелка). Зафиксировать на экране осциллоскопа статический сигнал (рис. 3.52), нажав клавишу «R».



При отсутствии сигнала, дальнейший поиск неисправности проводить согласна Руководства по диагностике электрооборудования системы DIS.
