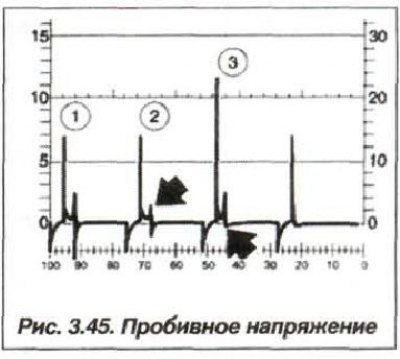

- 1 — начало процесса затухания при нормальной верхней и нижней амплитуде колебаний;
- 2 — сильное сокращение амплитуды колебаний начала процесса затухания (верхняя стрелка), катушка зажигания неисправна;
- 3 — нижняя амплитуда начала процесса затухания колебаний отсутствует (нижняя стрелка), катушка не исправна.
Примечание. Увеличенная амплитуда (3) колебаний максимального значения пробивного напряжения наблюдается не всегда.
Анализ кривой напряжения на электродах свечи зажигания на режиме холостого хода:

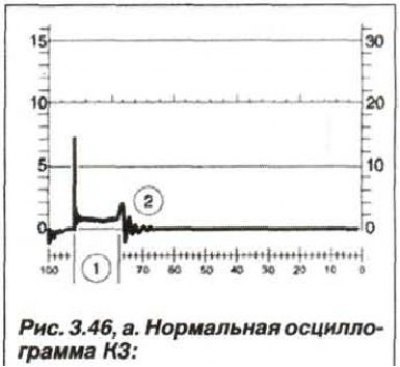

- катушка зажигания исправна (рис. 3.46,а).
1 - нормальная продолжительность искрового разряда; 2 - нормальное затухание колебаний после подачи напряжения искрового разряда на электроды свечи

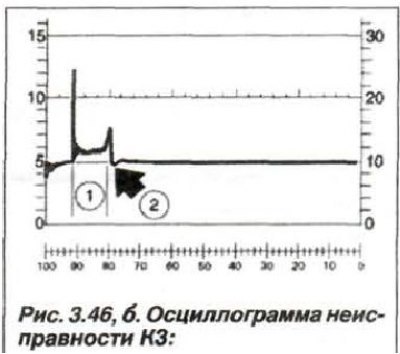

- катушка зажигания неисправна (рис. 3.46,6).
1 - сокращенная продолжительность искрового разряда; 2 - слабое затухание (стрелка) колебаний после подачи напряжения искрового разряда

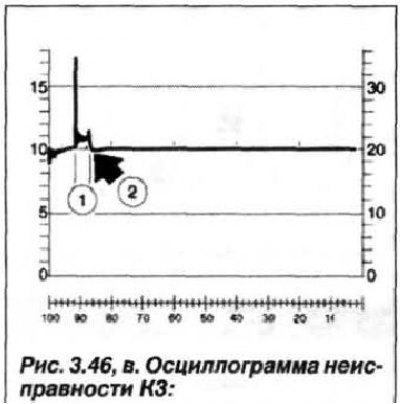

- катушка зажигания неисправна (рис. 3.46,в).
1 - сильно сокращенная продолжительность искрового разряда; 2 - затухание (стрелка) колебаний после подачи напряжения искрового разряда отсутствует

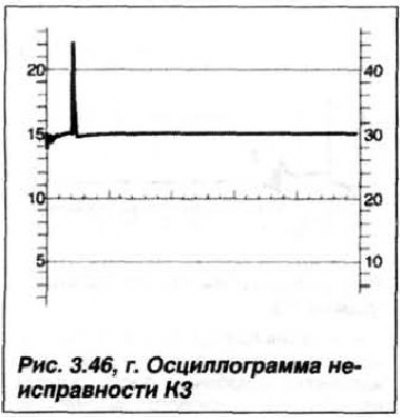

- катушка зажигания неисправна (рис. 3.46. г). Колебания напряжения на электродах свечи зажигания отсутствуют.
Анализ кривой напряжения на электродах свечи зажигания для частоты вращения коленчатого вала на режиме частичных нагрузок (1500 мин-1):

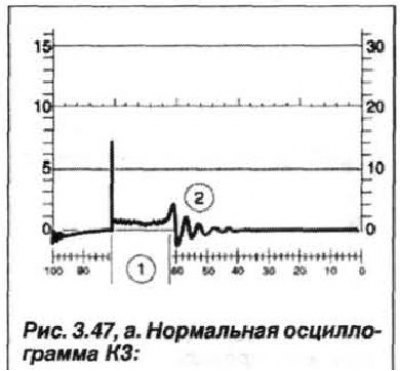

- катушка зажигания исправна (рис. 3.47,а).
1 - нормальная продолжительность искрового разряда; 2 - нормальное затухание колебаний после подачи напряжения искрового разряда на электроды свечи

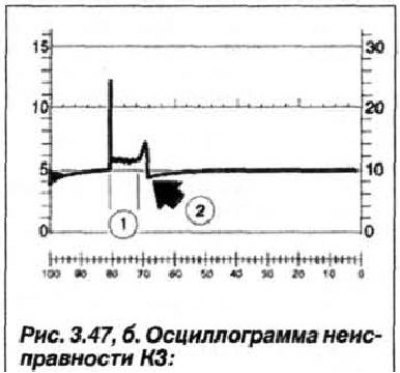

- катушка зажигания неисправна (рис. 3.47,6).
1 - сокращенная продолжительность искрового разряда; 2 - слабое затухание (стрелка) колебаний после подачи напряжения искрового разряда

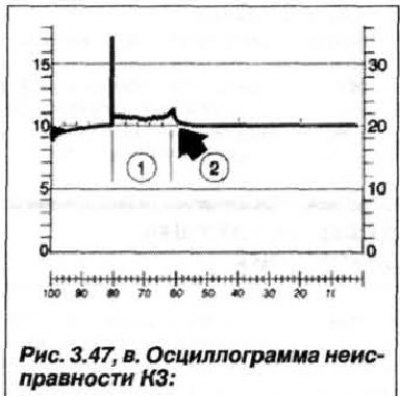

- катушка зажигания неисправна (рис. 3.47,в).
1 - нормальная продолжительность искрового разряда; 2 - затухание (стрелка) колебаний после подачи напряжения искрового разряда отсутствует
