Проверка катушек зажигания (BMW X5 E53)

Внимание! При проведении проверок системы зажигания строго соблюдать требования техники безопасности. Порядок работы цилиндров 1—5—3—6—2—4. Проверку напряжения во вторичной обмотке катушек зажигания необходимо проводить с помощью контрольного адаптера «12.7.040» в следующем порядке. Приготовить приспособления «12.7.040», «12.7.041», «12.7.042», «12.7.043», «12.7.045», «12.7.046» и «12.7.050».

С помощью комплекта переходников (адаптеров) можно провести следующие виды проверок:

проверку напряжения во вторичной обмотке катушки зажигания;
сравнение катушек зажигания различных фирм-производителей;
выявить дефекты катушек зажигания;
выявить дефекты свечей зажигания;
выявить неисправности в системе впрыска топлива.

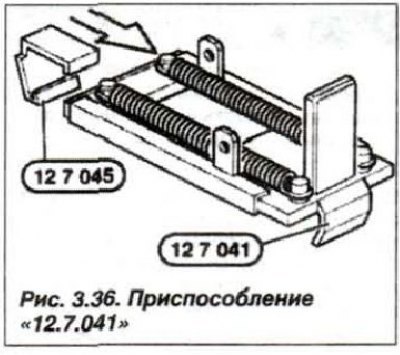

Соединить приспособление «12.7.043» (соединительный кабель) с приспособлениями «12.7.041», которые предназначены для установки на катушки зажигания (рис. 3.36).

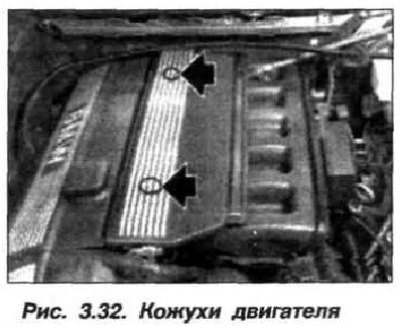

Вынуть заглушки (стрелки, см. рис. 3.32), вывернуть болты и снять крышку маслоналивной горловины, снять защитный кожух катушек зажигания и снова поставить на место крышку горловины.

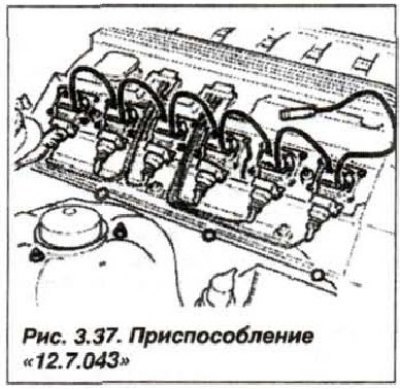

Установить приспособление «12.7.041» на катушки зажигания и соединить его с приспособлением «12.7.043» (рис. 3.37).

Подсоединить DIS-тестер с помощью соединительного провода RZV (статический распределитель зажигания) к последнему контрольному адаптеру. Подсоединить триггерный зажим DIS-тестера к проводу питания катушки зажигания 1-го цилиндра.

Выбрать на DIS режимы «Система измерения» и «Заданные измерения» и продолжать действовать в соответствии с Руководством на систему DIS. Анализ осциллограмм во вторичной цели системы зажигания.

Весь материал скопирован с сайта: autoinstruction.ru

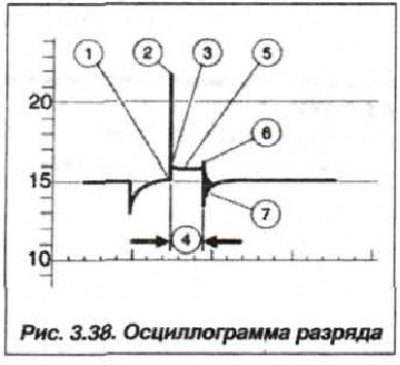

Проводя работы по инструкции на систему DIS-тестер, проанализировать форму полученных осциллограмм (рис. 3.38), где:

1. — начало максимального значения пробивного напряжения;
2. — высота амплитуды напряжения зажигания;
3. — высота амплитуды напряжения на электродах свечи;
4. — продолжительность искрового разряда;
5. — кривая напряжения на электродах свечи;
6. — начало процесса затухания колебаний;
7. — затухание колебаний.

Примечание. Анализируя осциллограмму необходимо учитывать, что маrсималmное значение пробивного напряжения (2) на осциллограмме примерно на 20—25% ниже, чем его фактическая величина.

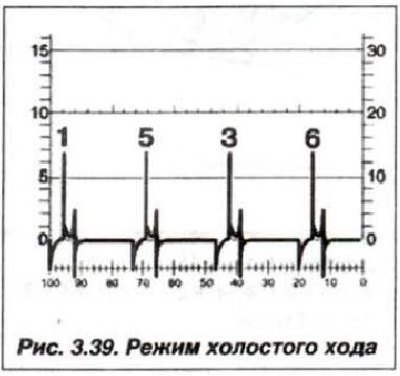

Изображение процессов во вторичной цепи системы зажигания двигателя на режиме холостого хода приведен на осциллограмме (рис. 3.39), импульсы располагаются в порядке работы цилиндров «1—5—3—6—2—4».

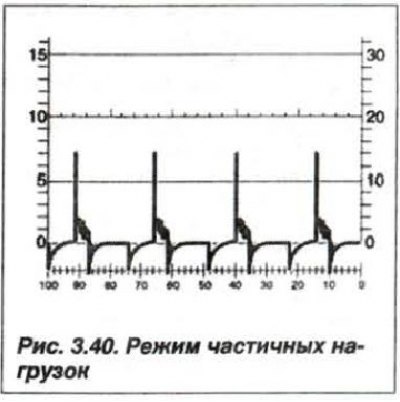

Большое внимание уделить равномерности амплитуд во всех цилиндрах, допустимая разность величин не должна превышать более 3000—4000 В. Изображение процессов во вторичной цепи системы зажигания двигателя на режиме частичных нагрузок (2000 мин^-1) приведен на осциллограмме (рис. 3.40).

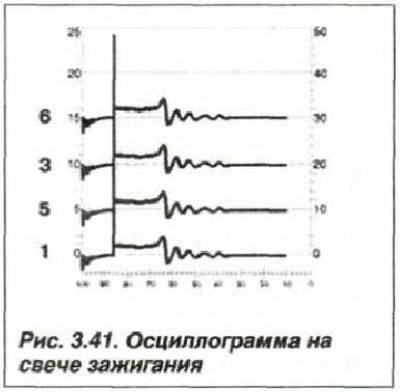

Анализ кривой напряжения на электродах свечи зажигания и процессов затухания в режиме холостого хода приведен на рис 3.41.

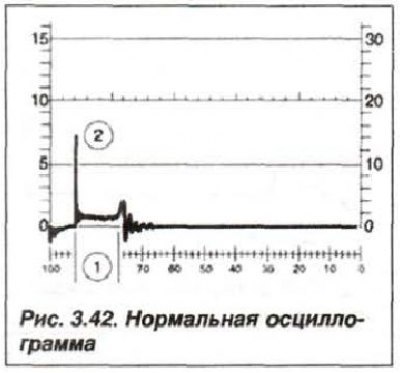

Картины возможных неисправностей хорошо читается при сравнении полученной осциллограммы с осциллограммой исправной системы зажигания (рис. 3.42).

Нормальная продолжительность искрового разряда (1) и нормальное максимальное значение пробивного напряжения (2) — система исправна.

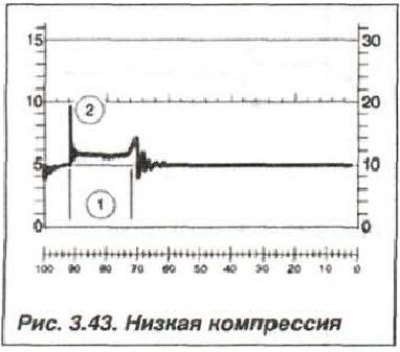

При большой продолжительности искрового разряда (1, рис. 3.43) и низкой амплитуде максимального значения пробивного напряжение (2) — система исправна, но имеет место низкая компрессия в цилиндрах двигателя.

При большой продолжительности искрового разряда…

Колебания величины продолжительности искрового разряда (1) сигнализирует о загрязненности свечи зажигания.

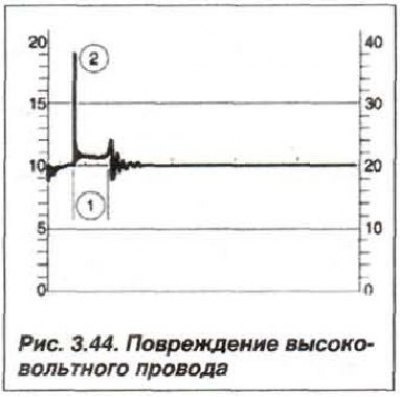

Постоянная, но сокращенная продолжительность искрового разряда (1, рис. 3.44) и высокая амплитуда максимального значения пробивного напряжение (2) говорят о том, что имеет место повреждение проводов высокого напряжения.

Постоянная, но сокращенная продолжительность…

При повреждении проводов высокого напряжения кривая напряжения на электродах свечи зажигания может вообще отсутствовать. а максимальное значение пробивного напряжения может резко возрастать.

Причинами слишком высокого напряжения зажигания могут быть:
