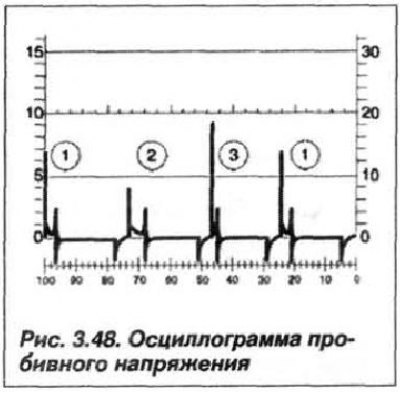

- 1 — нормальное максимальное значение пробивного напряжения, свеча исправна;
- 2 — низкая амплитуда максимального значения пробивного напряжения, маленький искровой зазор между электродами;
- 3 — высокая амплитуда максимального значения пробивного напряжения, большой искровой зазор между электродами.
Анализ кривой продолжительности искрового разряда при частоте вращения коленчатого вала на режиме холостого хода:

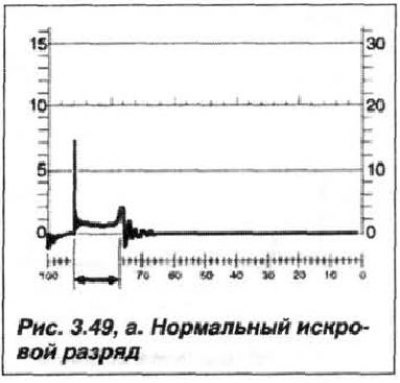

- нормальная продолжительность искрового разряда (рис. 3.49,а), свеча зажигания исправна.

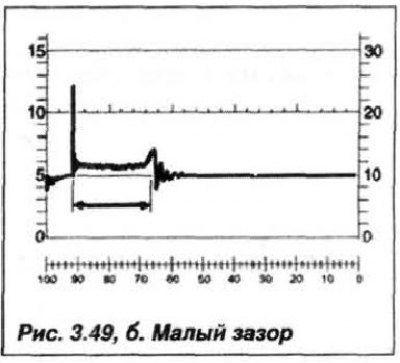

- большая продолжительность искрового разряда (рис. 3.49,б), маленький зазор между электродами свечи зажигания.

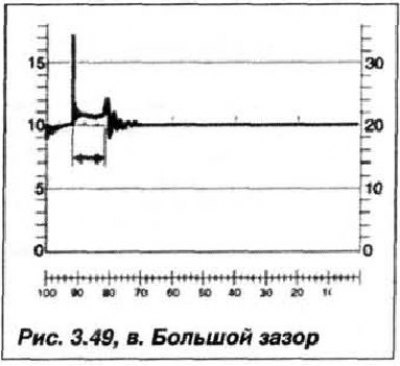

- сокращенная продолжительность искрового разряда (рис. 3.49,в), большой зазор между электродами свечи зажигания.
