Подключить DIS-тестер и выбрать режимы проверок — «Система измерений» и «Проверка генератора». Если постоянно горит индикатор заряда АБ, то необходимо:

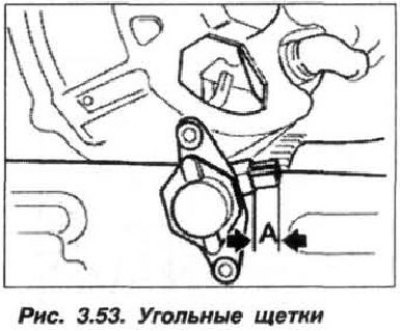

- снять регулятор напряжения и проверить величину выступания угольных щеток, при необходимости заменить их. Минимальная длина угольных щеток «А» — 5,0 мм (А. рис. 353), если меньше, то заменить регулятор напряжения генератора.
Если индикатор заряда АБ гаснет при работающем двигателе, то необходимо проверить величину регулируемого напряжения, если она не достигается, то необходимо заменить регулятор.
Проверку генератора с BSD и регулятора напряжения проводить по сравнительному анализу осциллограмм, для чего подключить DIS-тестер и задать режимы измерений:
- выбор функции;
- автомобиль в целом;
- двигатель и трансмиссия;
- регулирование напряжения и тока;
- генерирование электроэнергии;
Обработать результаты тест-блоков и осциллограмм.

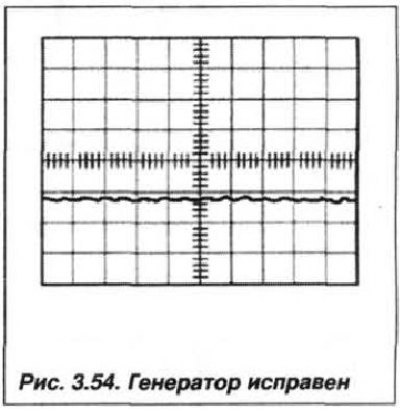

Осциллограмма исправного генератора показана на рис. 3.54.
Осциллограммы неисправного генератора:

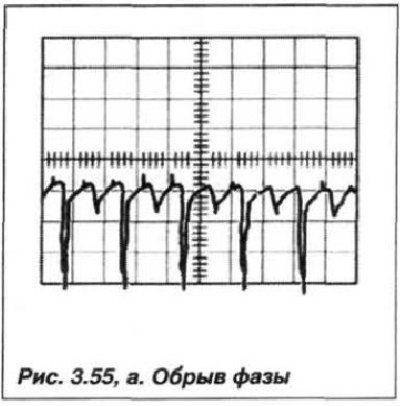

- обрыв одной фазы (рис. 3.55,а);
(Оригинал найдёте на этом ресурсе: «AutoInstruction.ru»)

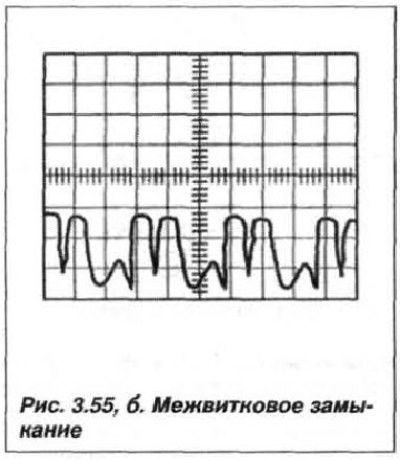

- межвитковое замыкание (рис. 3. 55, б);

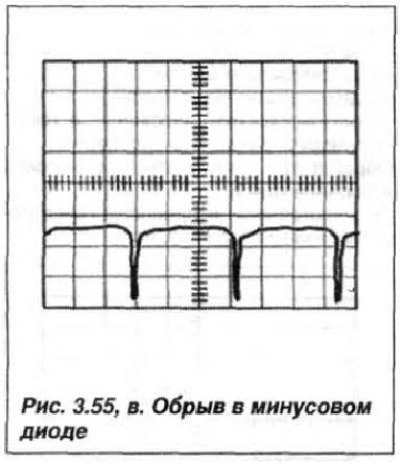

- обрыв в минусовом диоде (рис. 3.55, в);

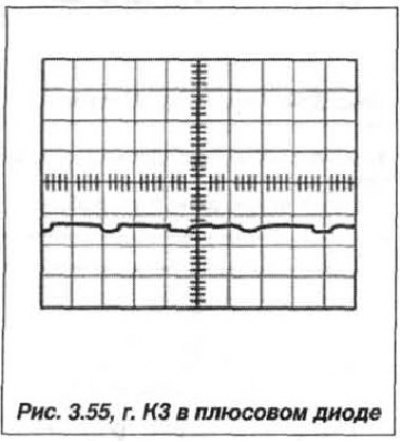

- КЗ в плюсовом диоде (рис. 3.55, г);

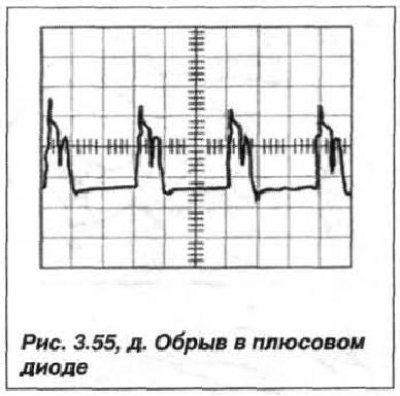

- обрыв в цепи плюсового диода (рис. 3.55, д);

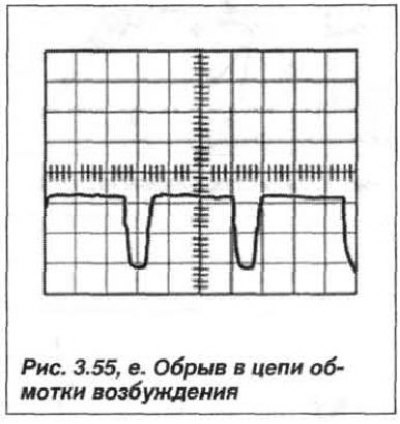

- обрыв в цепи диода и/или обмотки возбуждения (рис. 3.55, е).
Во всех этих случаях необходимо отремонтировать или заменить генератор.
