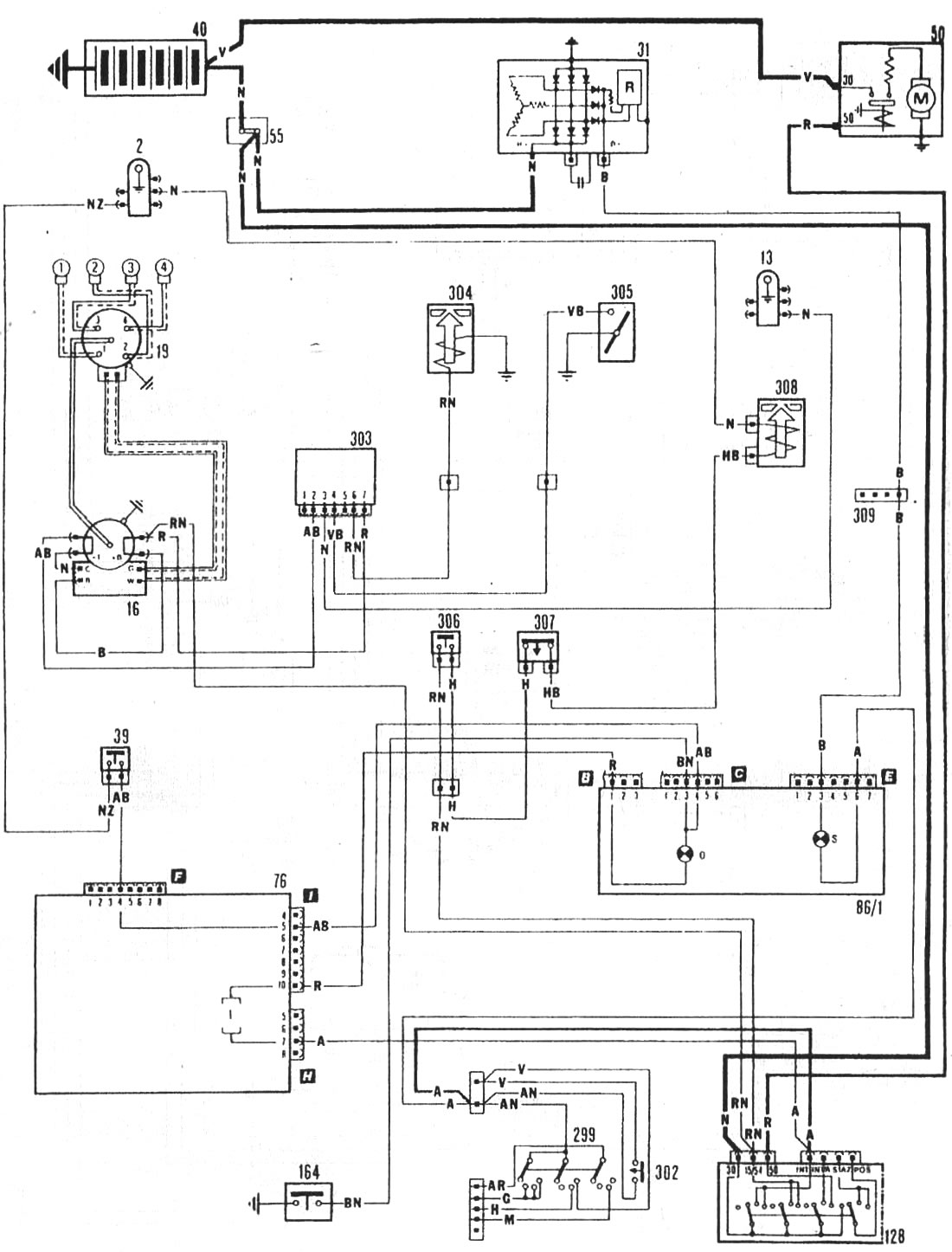

Рис. 8-57. Схема системы пуска, системы зажигания, цепи заряда аккумуляторной батареи, электромагнитного запорного клапана карбюратора, электромагнитного клапана управления вакуумным регулятором датчика-распределителя зажигания на автомобилях «Croma 2000 СНТ» (выпуска до июня 1989 г.)
